Os discos de ruptura de ação direta, possuem o lado abaulado do disco virado para o sentido de fluxo. Na REMBE®, utilizamos técnicas de produção com tecnologia de ponta, à laser, ao fabricar discos de ruptura de ação direta.
Com uma vasta gama de materiais e modelos, podemos fornecer o disco de ruptura perfeito para qualquer aplicação – adequado ao seu processo.

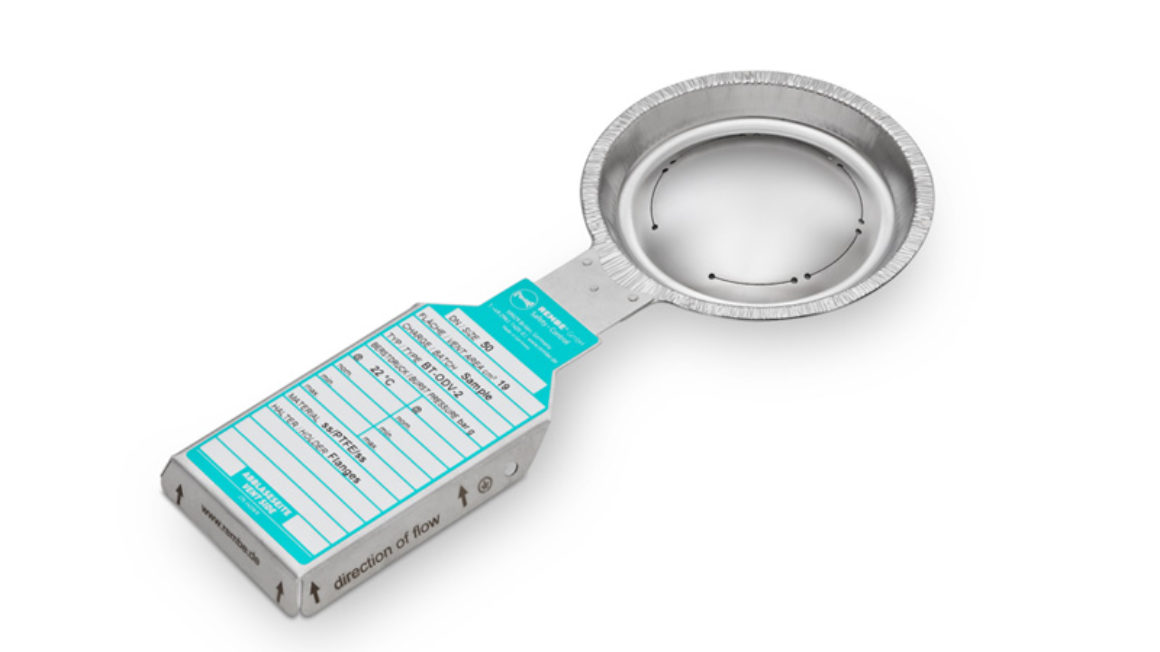

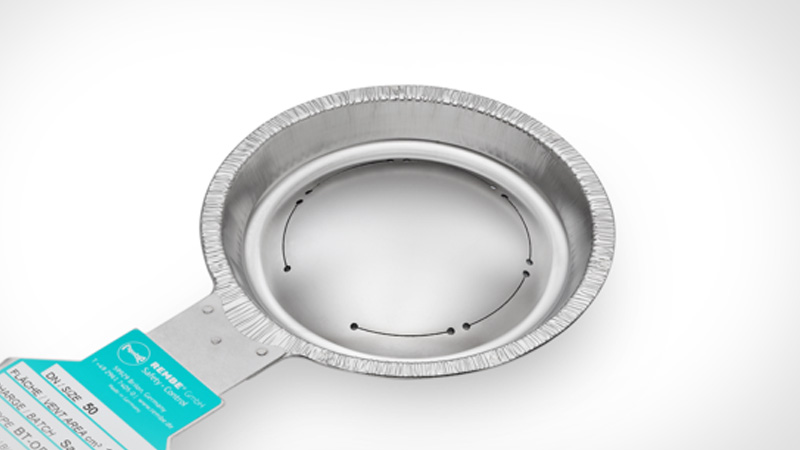

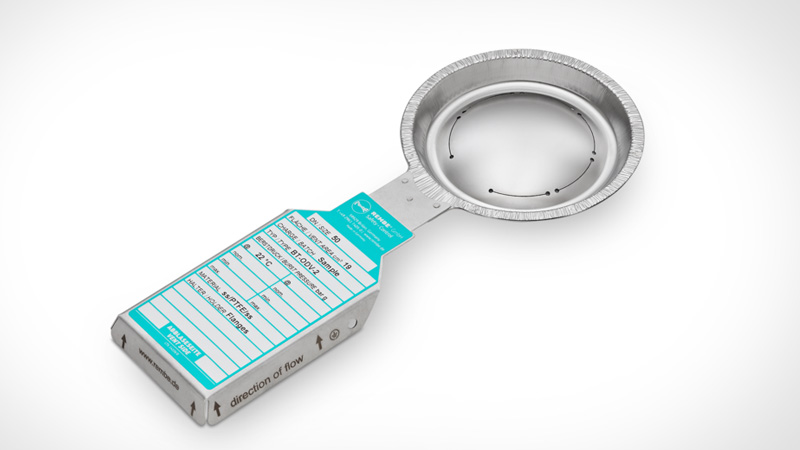

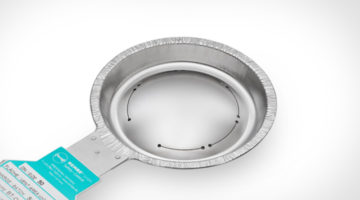

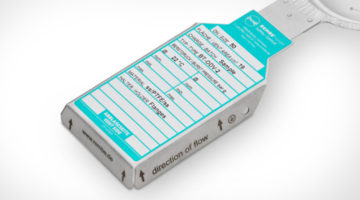

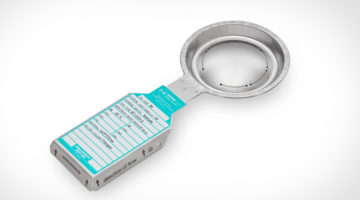

O disco possui uma razão de operação padrão de no máximo 80%1. Para pressões de ruptura inferiores a 1 barg, o ODV pode ser instalado diretamente entre flanges ou anéis perfilados. O ODV possui um design de três camadas: O elemento de ruptura encontra-se do lado oposto ao processo para o proteger de fluidos corrosivos. Os pontos de ruptura são entalhados no elementos de ruptura utilizando laser e definem a pressão de ruptura com precisão excepcional.
O elemento vedante evita que gases escapem durante a operação normal. O suporte de vácuo, conforme o nome sugere, permite que o ODV seja utilizado em processos com vácuo.

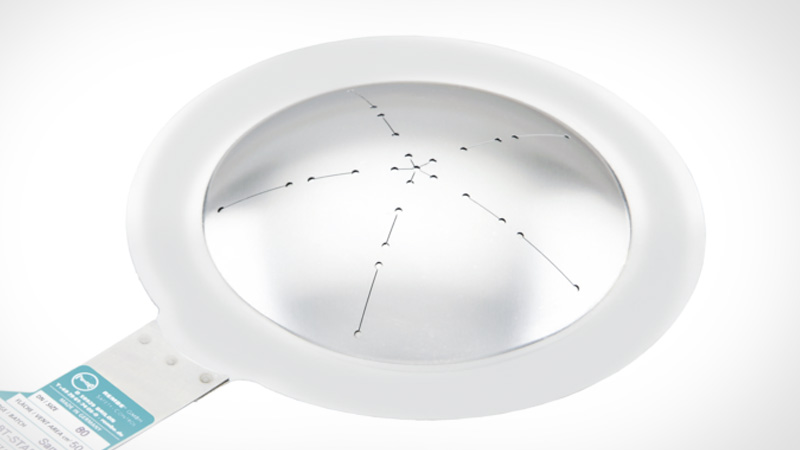

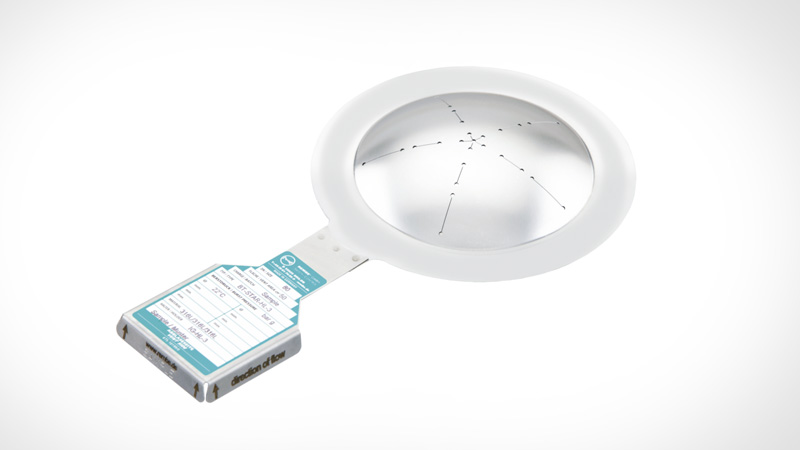

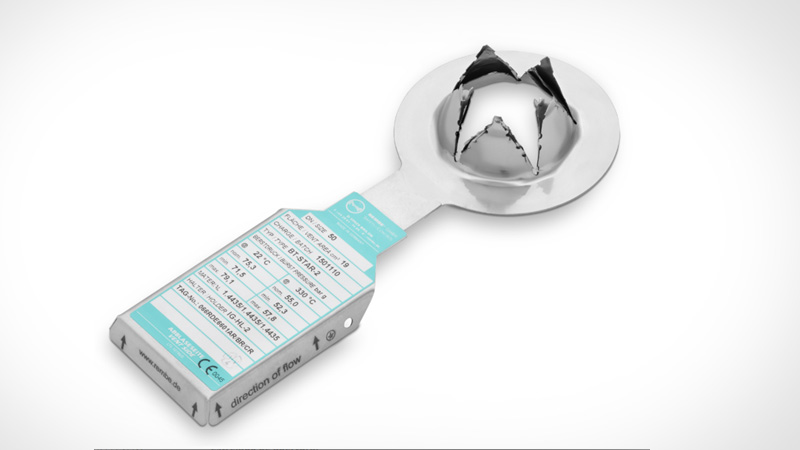

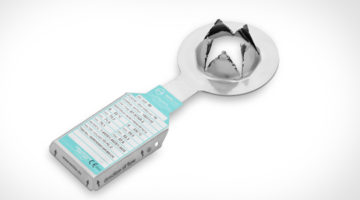

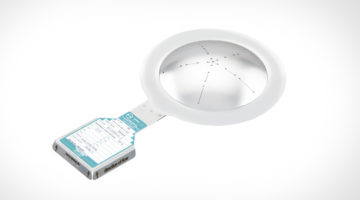

O star é especialmente utilizado na indústria do petróleo e de gás natural, petroquímica e química, aplicações com gases liquefeitos e processos que envolvam ciclagem sob pressão. A razão de operação padrão é de até 80%* da pressão mínima de resposta . São possíveis tolerâncias muito rígidas de +/- 5%. Para aplicações com uma pressão de ruptura inferior a 1 barg, o STAR pode ser instalado diretamente entre flanges.
O processo de fabricação garante uma fragmentação mínima ao abrir mesmo sob as mais altas pressões. O seu padrão estrelado de abertura é mais plano que os outros discos de ruptura, de modo que requer uma altura de instalação inferior. O design com várias camadas e o suporte de vácuo integrado garantem uma resistência elevada ao vácuo.
- Necessidade de pouco espaço devido à altura baixa e ao padrão estrelado de abertura.
- Rentável devido à possibilidade de utilizar diferentes materiais para os elementos individuais do disco de ruptura.
- Risco mínimo de fragmentação mesmo sob pressões elevadas.
- Também adequado para isolar válvulas de segurança.

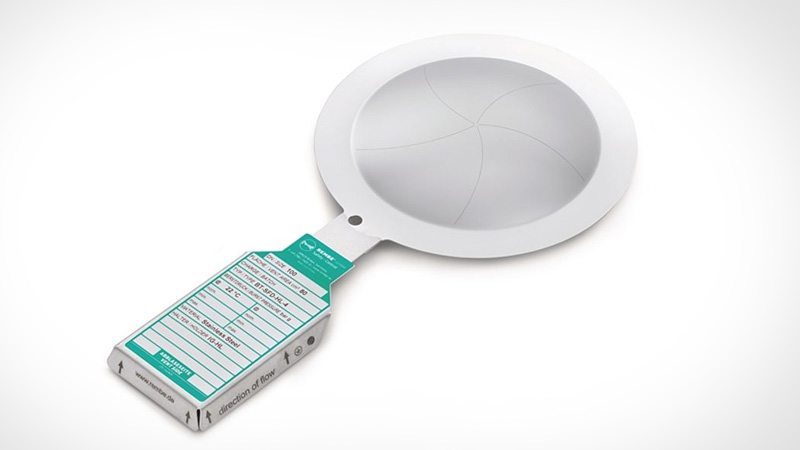

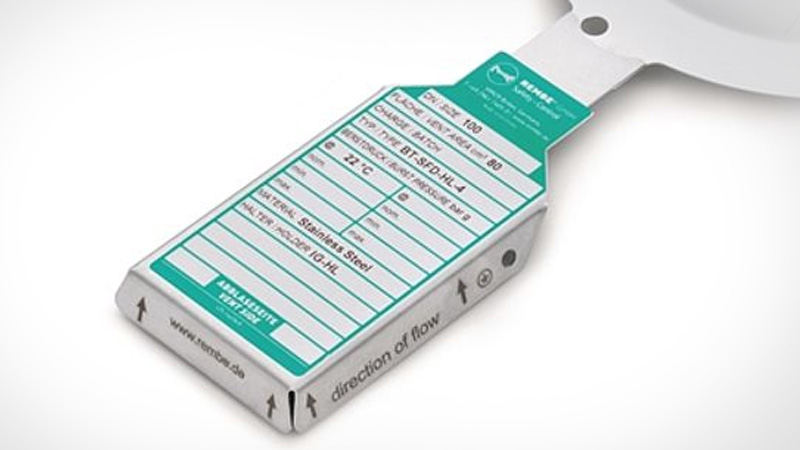

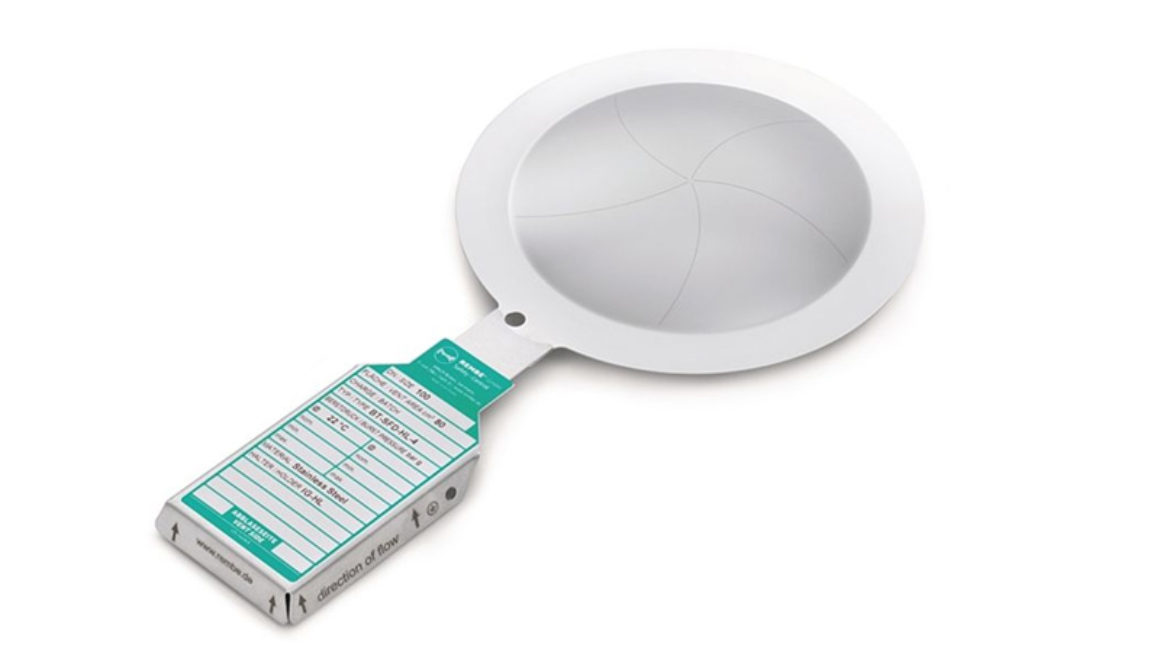

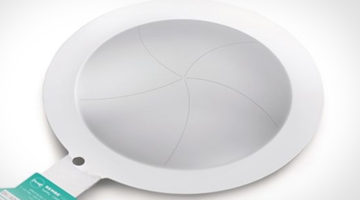

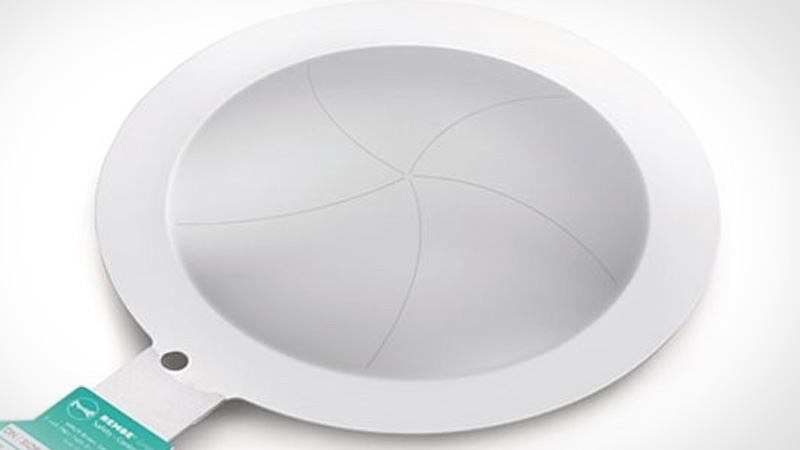

O SFD é um disco de ruptura a laser sublimado disponível em tamanhos de até 24 ”. Devido à sua resistência ao vácuo e à ampla faixa de pressões de resposta de 2 a 431 barg, a SFD é ideal para uma variedade de aplicações de gás ou líquido, na indústria de petróleo e gás, petroquímica e produtos químicos, além de muitas outras.
A taxa de operação padrão é de até 80% * da pressão de resposta mínima.
O avançado processo de fabricação a laser garante a abertura livre de fragmentação mesmo nas pressões mais altas. Sublimada no lado da ventilação, a SFD oferece uma face de processo suave que reduz o risco de corrosão.
- Economia de espaço devido ao padrão de abertura de baixo perfil.
- Adequado para o isolamento de válvulas de segurança.
- Fragmentação livre.

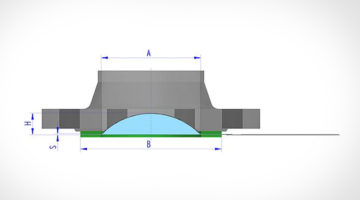

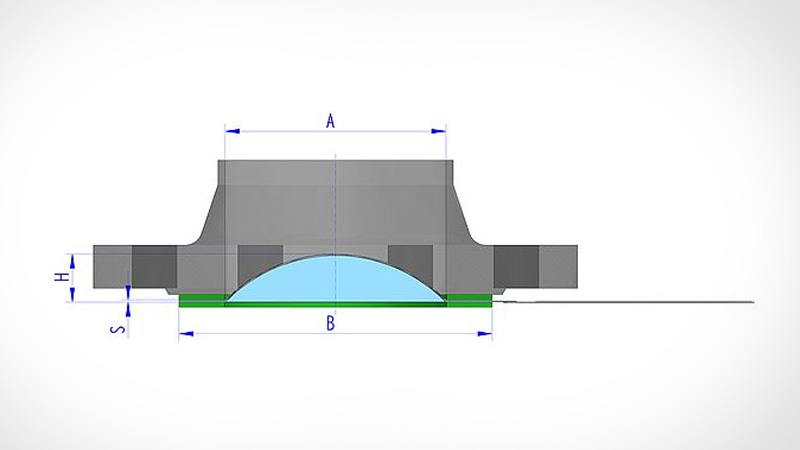

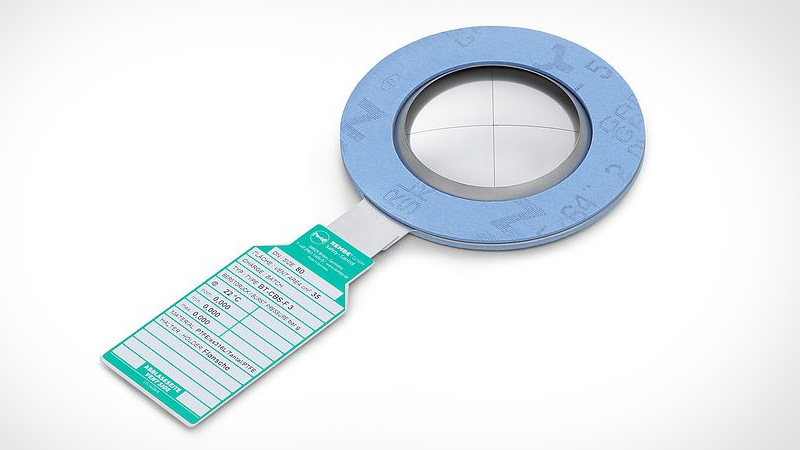

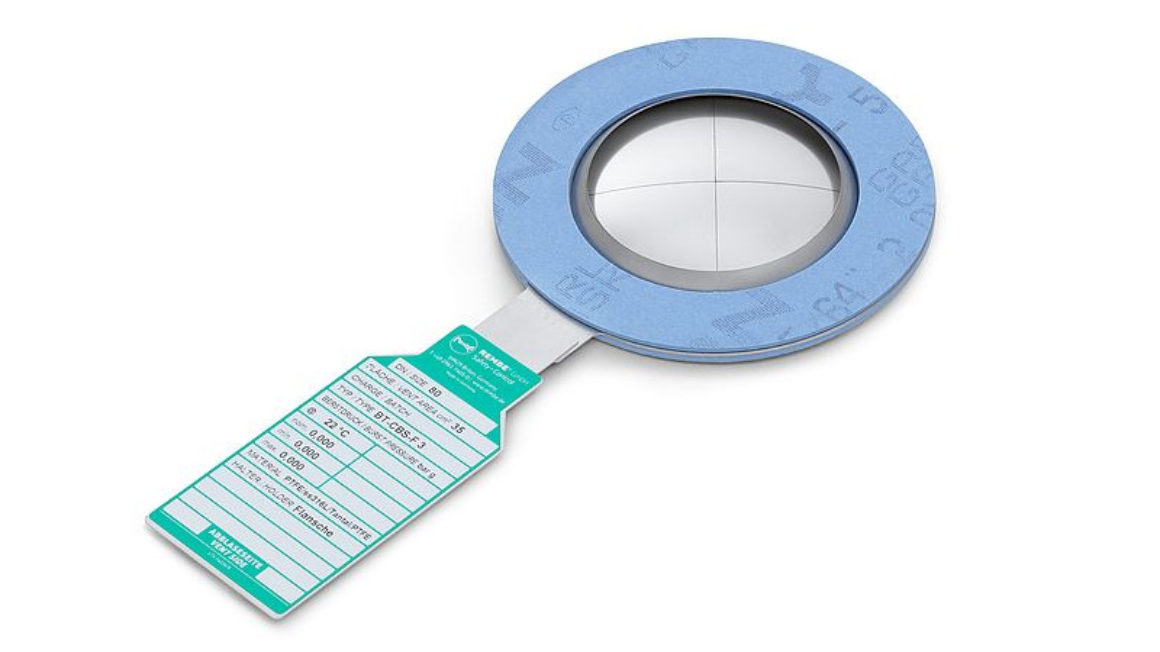

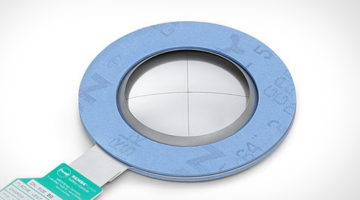

O disco de ruptura CBS protege os contêineres tanque intermodais com exigências especialmente altas em relação à estanqueidade, bem como a temperatura e a resistência à corrosão necessárias para o dispositivo de alívio de pressão (disco de ruptura). É frequentemente utilizado adicionalmente por baixo de uma válvula de segurança (por exemplo, válvula Fort Vale) para proteger a válvula de segurança da corrosão causada pelo produto e para garantir a estanqueidade da válvula de segurança.
O disco de ruptura tem uma taxa de pressão operacional de até 80% * da pressão mínima de ruptura; Ele pode ser instalado diretamente entre flanges e abre em forma de estrela sem fragmentação. É perfeitamente adequado para aplicações de sobrepressão, bem como de vácuo, e pode ser usado para meios líquidos ou gasosos.
- Vida útil longa.
- Membrana de vedação opcionalmente disponível.
- Necessidade de pouco espaço para uma folga total da seção transversal através de uma abertura em forma de estrela.
- Estende a vida útil de sua válvula de segurança.
- Disponível em uma ampla gama de materiais e tamanhos para atender às suas condições de processo.

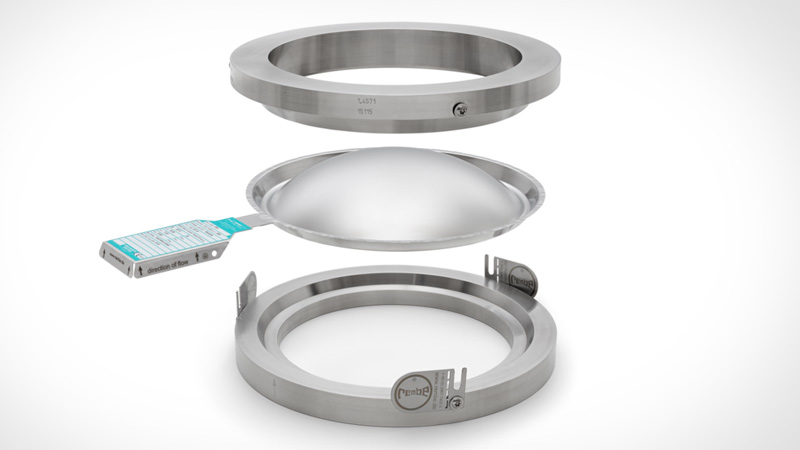

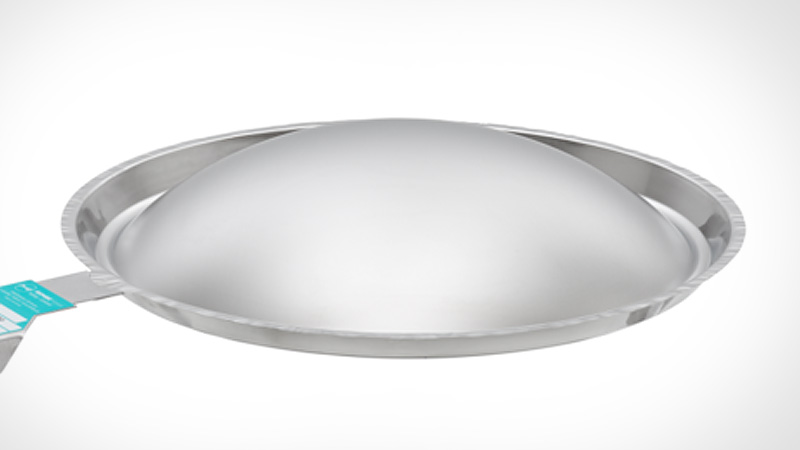

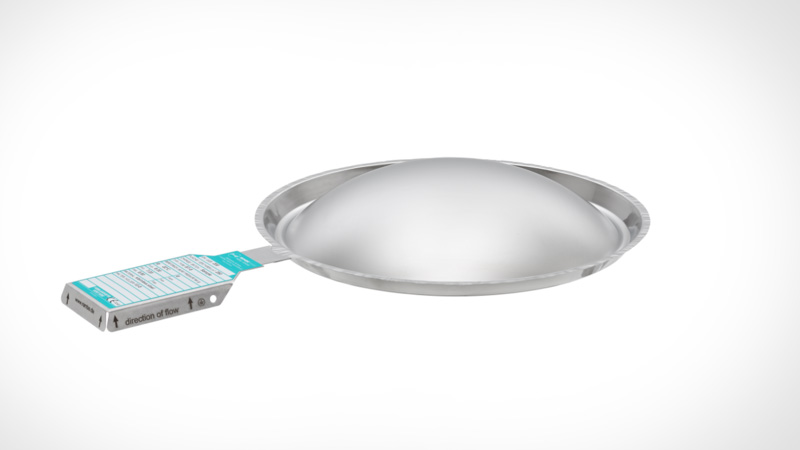

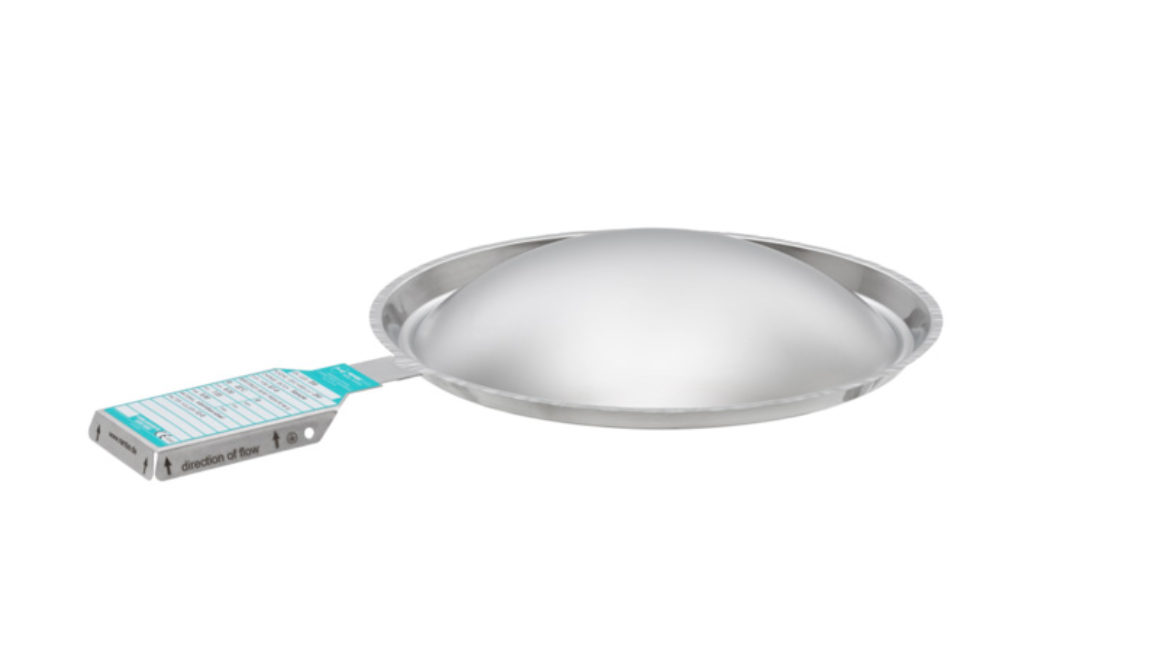

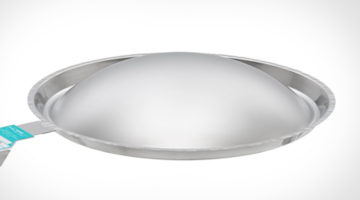

Mesmo nos dias de hoje, este disco de ruptura de ação direta continua a ser uma ótima opção para aplicações simples com fluidos de para pressões elevadas, como em bombas, nas indústrias petroquímica e química ou em sistemas hidráulicos. A razão de operação padrão é de até 70% da pressão de resposta mínima.
A pressão de ruptura é determinada pela resistência à tração e pela espessura do material. Também disponível com suporte de vácuo integrado para resistência total ao vácuo.
- Vasta gama de materiais disponíveis.
- Fácil utilização.

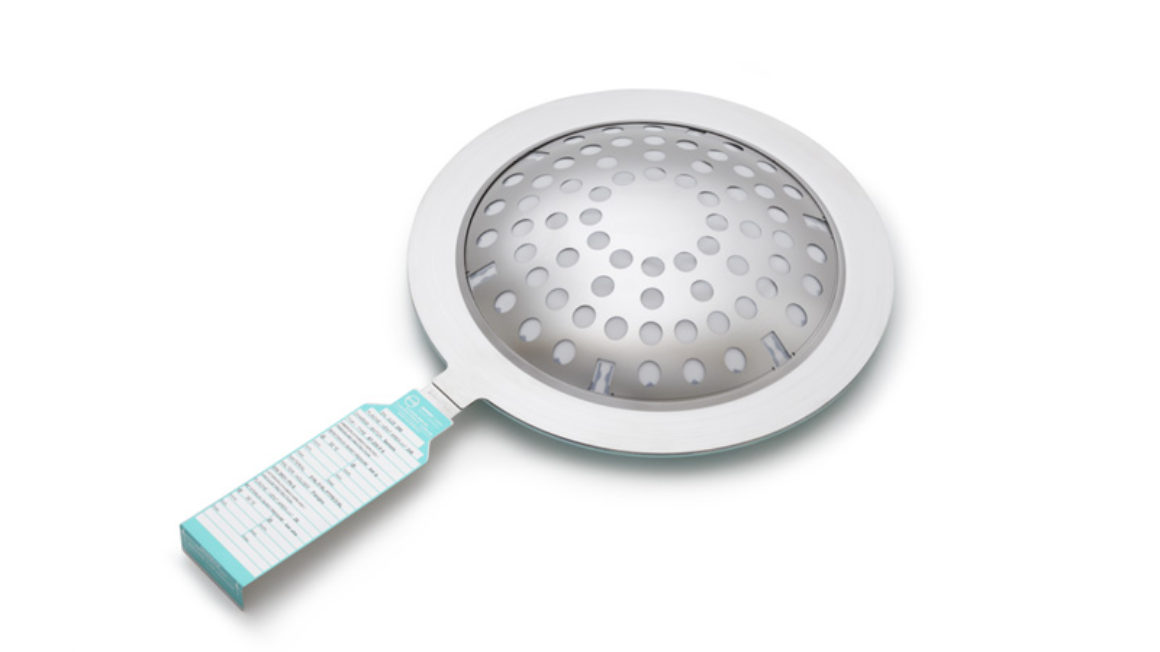

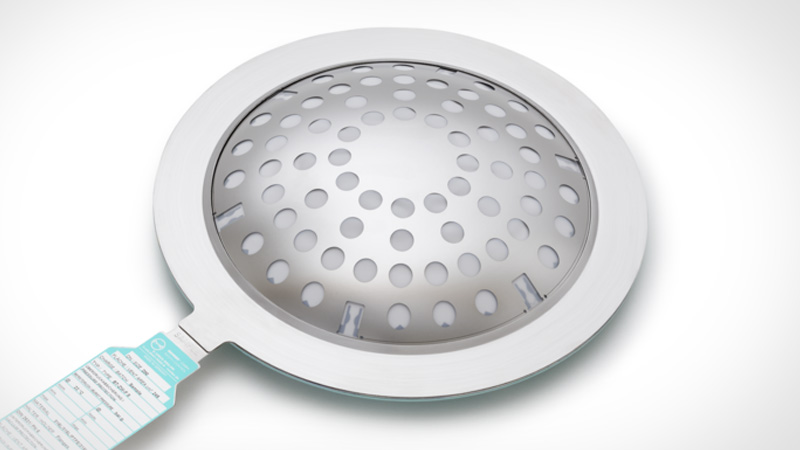

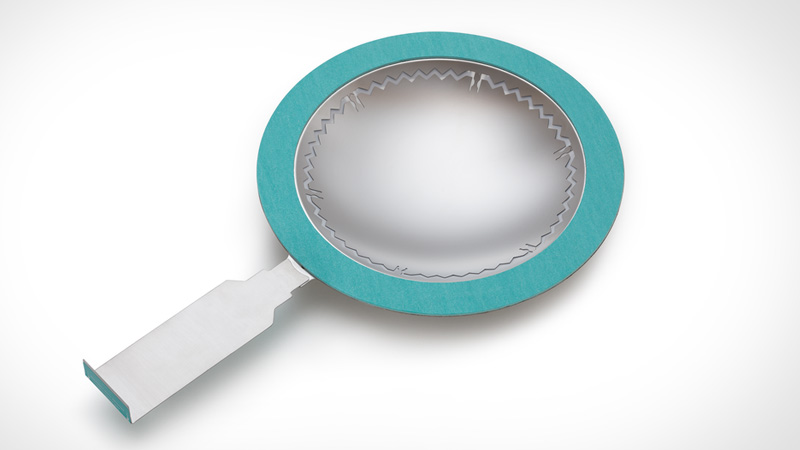

É principalmente utilizado em reservatórios de armazenamento e em processos que envolvam gases ou líquidos. O disco de ruptura permite razão de operação padrão de 80%* no sentido da sobrepressão e de 70%* no sentido do vácuo. Combinando os princípios do disco de ruptura de ação reversa KUB® com o pino de ruptura e o design de três camadas do disco de ruptura de ação direta ODV, conseguimos oferecer um disco de ruptura que responde a duas pressões de ruptura diferentes de modo preciso.
- Faz o trabalho de dois discos de ruptura num só ponto de instalação.
- Sem necessidade de alojamento adicional: instalado diretamente entre flanges ou anéis perfilados.
- Adequado para uma variada gama de aplicações
Os discos de ruptura REMBE® incorporam precisão e tecnologia de ponta. São fabricados e testados individualmente para cada aplicação. Quando a pressão alcança um limite definido, o disco se abre para aliviar o sistema, de forma primária ou secundária. Podem ainda ser utilizados em conjunto com válvulas, que ficam protegidas contra contaminação pelo produto ou corrosão. Uma opção atrativa, eficiente e econômica.
