No evento de uma explosão, o painel de alívio de explosão se rompe e protege o recipiente onde está instalado, reduzindo a sobrepressão no interior do equipamento e desviando a explosão para o exterior. Os processos industriais se diferenciam de acordo com o ramo e o produto. Por isso, existem diferentes tipos de painéis de alívio de explosão, com grande diversidade de formatos, materiais, valores de resistência à temperatura e à pressão e muitos outros quesitos.
- Montagem simples
- Não exigem manutenção
- Longa vida útil
- Troca rápida após uma explosão, principalmente com o serviço de Rush order REMBE®.

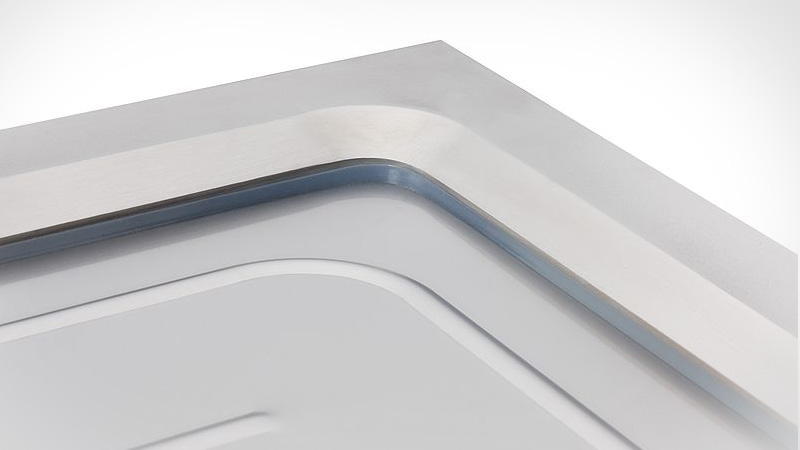

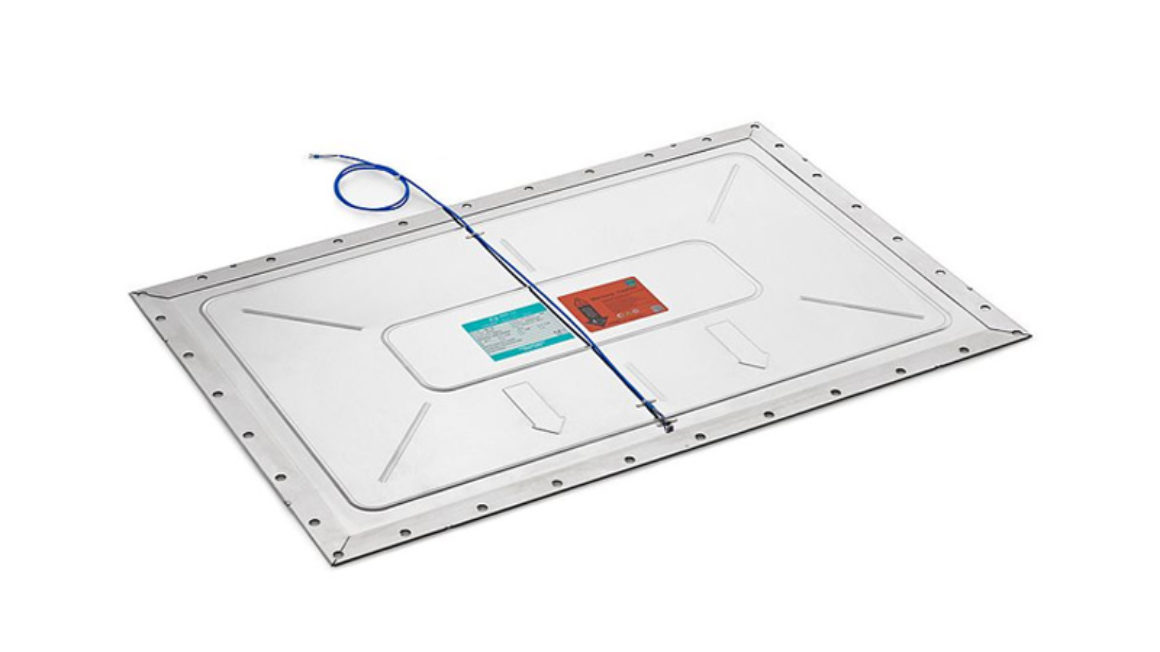

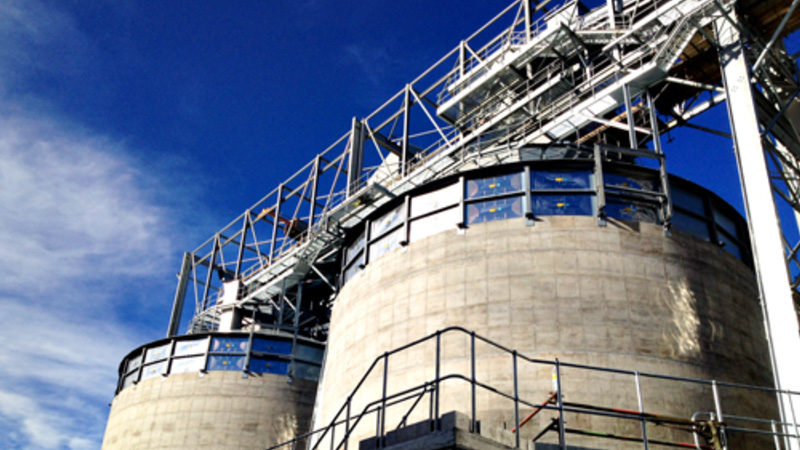

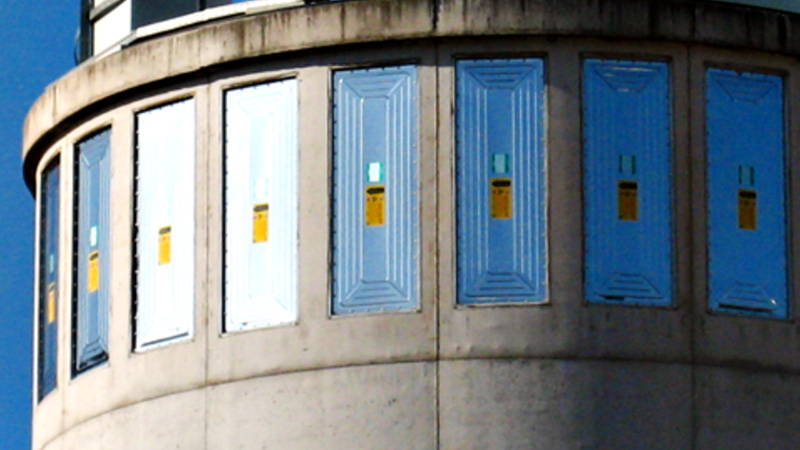

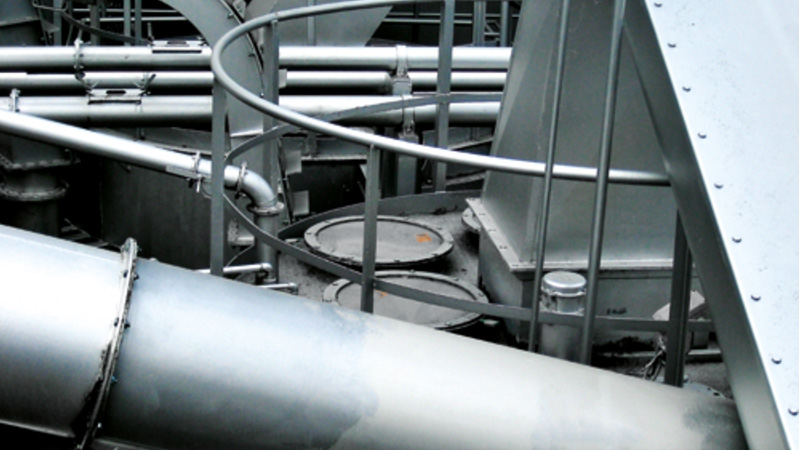

Quer sejam silos, secadores, elevadores, transportadores, peneiras com leve vibração, recipientes com alimentação mecânica ou ciclones, o painel de alívio de explosão EGV REMBE® oferece várias possibilidades de utilização para todos os setores, em processos despressurizados e processos com sobrepressão ou vácuo reduzido (até 50 % da pressão mínima de ruptura). A pressão de ruptura padrão é de 0,1 bar, a 22 °C.
- Elevada capacidade de descarga e abertura completa através de baixa densidade.
- Elevada estabilidade e rápida velocidade de abertura devido à estrutura biônica incorporada.
- São evitadas as formações de bactérias e depósitos de produto através da montagem direta do painel de alívio de explosão REMBE® também em recipientes cilíndricos. Não são necessárias construções de flanges complexas.
- Perfeita adaptação ao seu processo devido às várias geometrias do EGV.
- Montagem rápida e simples do painel de alívio de explosão EGV REMBE®, devido à montagem independente de torque e sem contra-flanges adicionais.
- Economia evidente devido à junta integrada no painel de alívio de explosão e à à borda de fixação integrada.

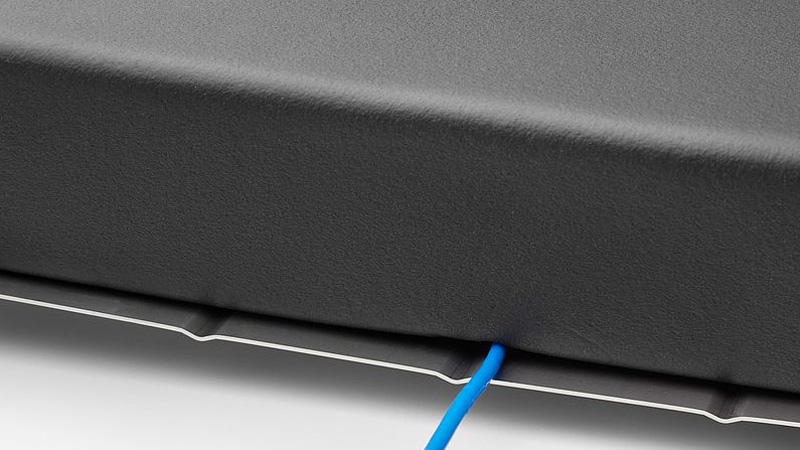

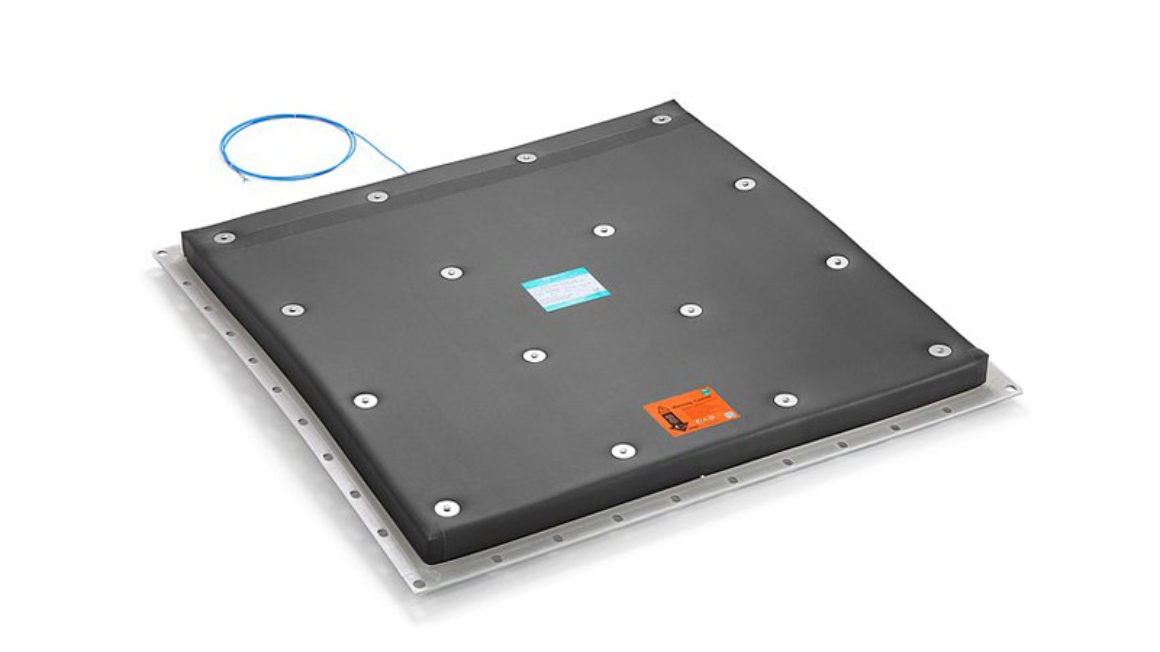

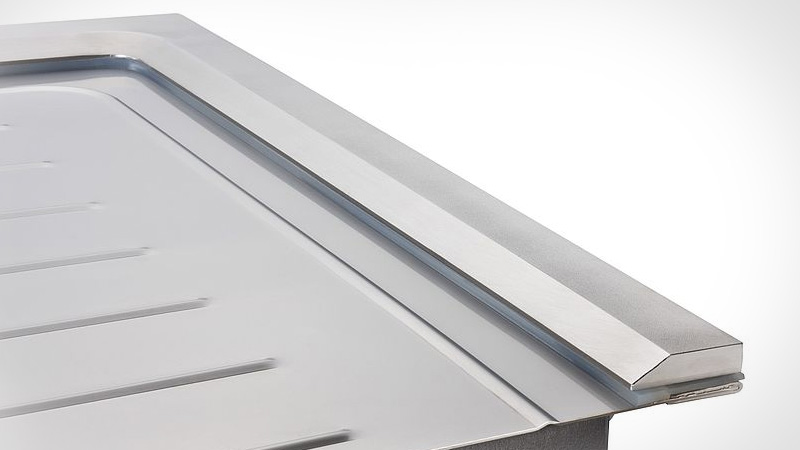

O EGV HYP foi projetado especialmente para atender sistemas com requisitos sanitários na indústria alimentícia e farmacêutica e geralmente é utilizado em sistemas críticos como secadores e leitos fluidizados. A característica especial: o sistema patenteado de vedação chanfrado totalmente plano possui uma área de vedação interna nivelada com o painel de alívio de explosão, evitando assim a contaminação cruzada. A instalação do painel de alívio diretamente em recipientes circulares também é possível.
- O design sanitário irá assegurar continuamente uma alta qualidade do produto.
- Proteção contra contaminação cruzada: na troca de produtos
- Proporciona limpeza CIP
- Aumento da vida útil do painel de alívio com temperaturas e pressões alternadas devido à sua estrutura biônica.
- Reduções de emissões de som: (por ex. de martelos) nos dutos de alívio de explosão.

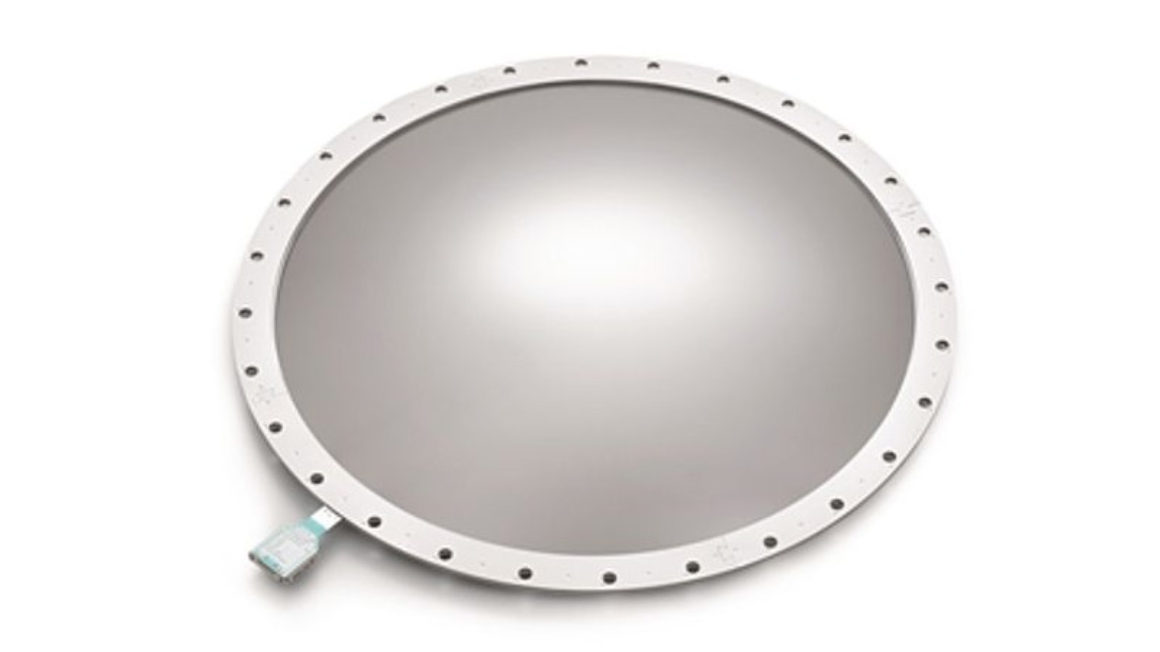

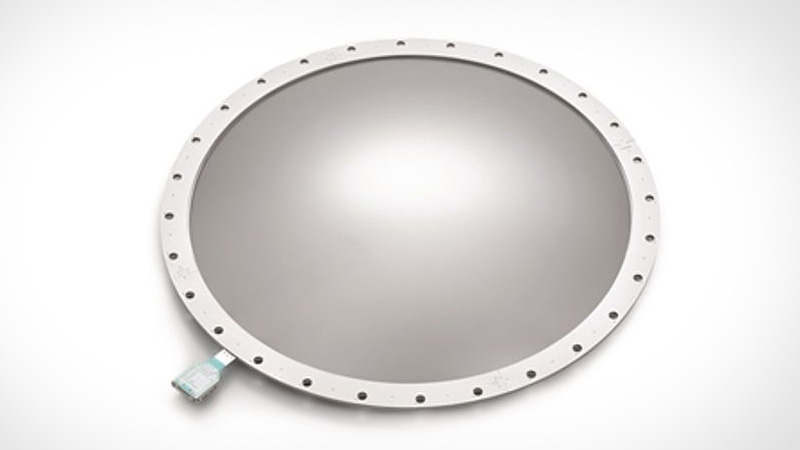

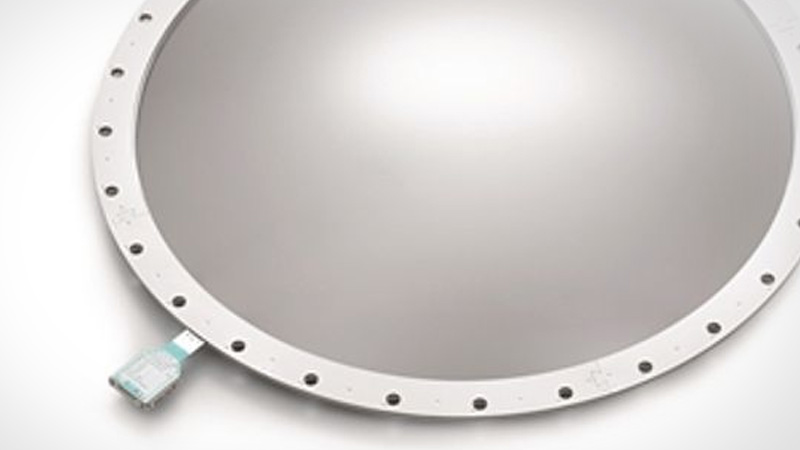

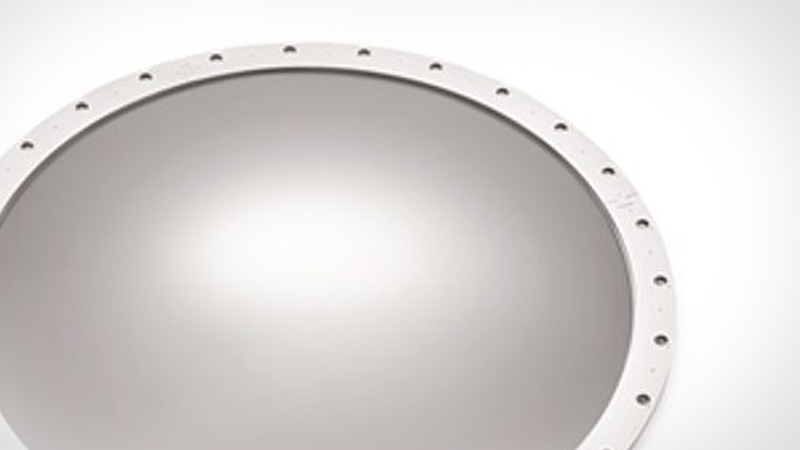

Painel de alívio sanitário ERO é utilizado nas indústrias farmacêutica, química e alimentícia em uma grande variedade de sistemas. A membrana em aço inoxidável lisa e fechada que está voltada para o processo, veda precisamente o recipiente e permite a esterilização do painel de alívio instalado. O design sanitário e robusto permite uma resposta confiável, mesmo com baixas pressões de ruptura. A pressão de trabalho é 75% da pressão mínima de ruptura.
- O únido painel de alívio de explosão com aprovação USDA.
- Fácil e seguro de manter estéril através do design especial do ERO.
- Fácil instalação e baixo esforço de manutenção.

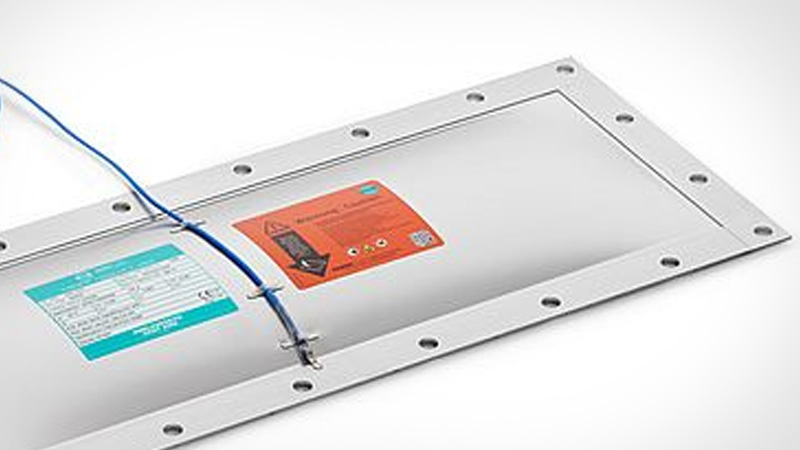

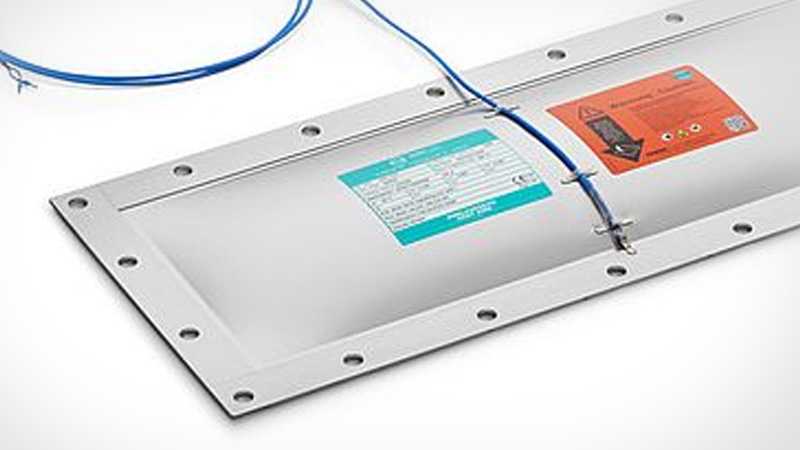

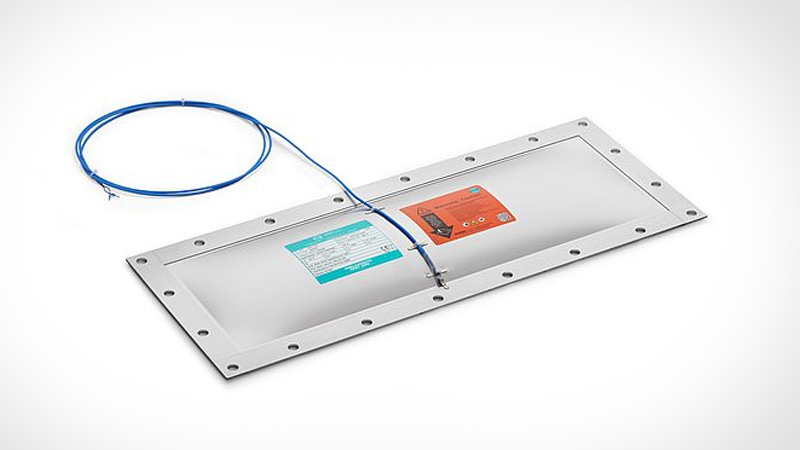

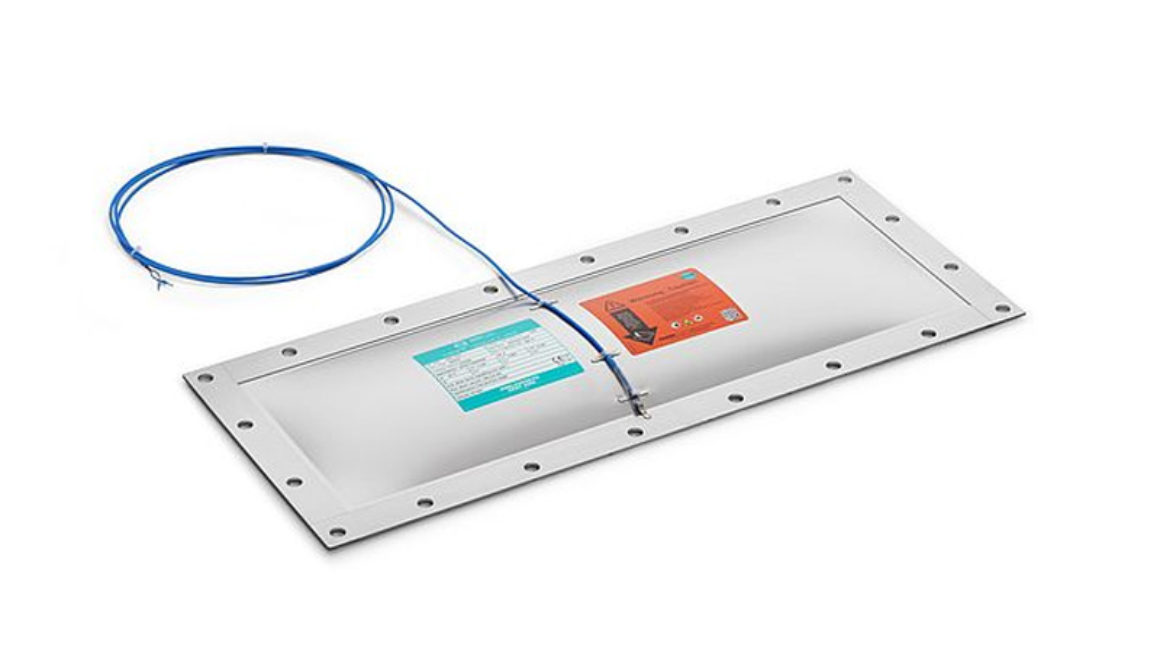

O painel de alívio de explosão abobadado de camada simples EDP REMBE® é adequado para utilização em processos com médio vácuo e sobrepressão (até 70 % da pressão mínima de ruptura) e com pressão ligeiramente alternada. É ideal sobretudo para recipientes com alimentação através de transporte pneumático, para filtros e silos com forte vibração. A pressão de ruptura padrão é de 0,1 bar, a 22 °C.
- Elevada estabilidade e resistência à pressão alternada devido ao design abaulado.
- Montagem mais rápida e simples devido à montagem independente de torque, sem borda de fixação adicionais.
- Economia evidente devido à junta integrada ao painel de alívio de explosão e a borda de fixação integrada.

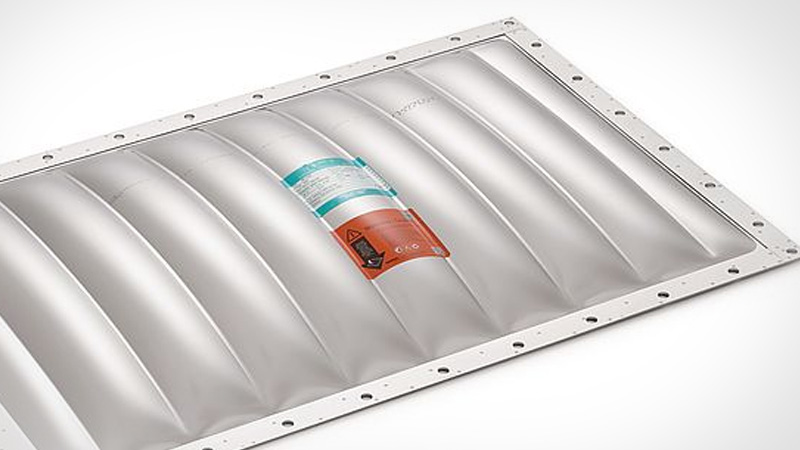

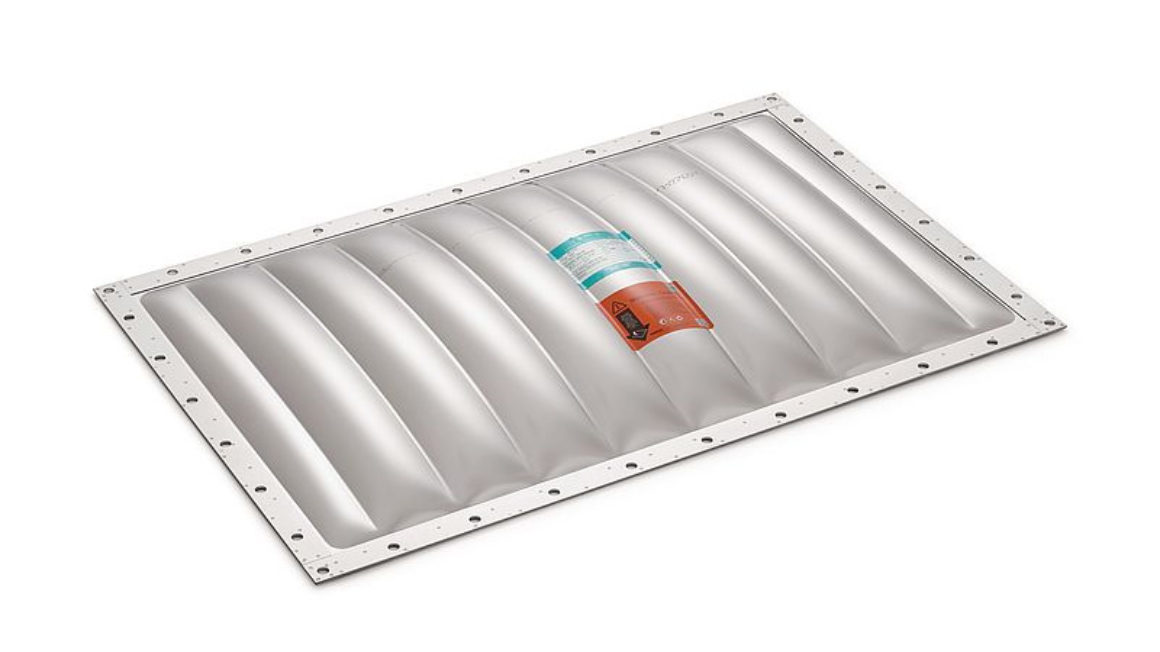

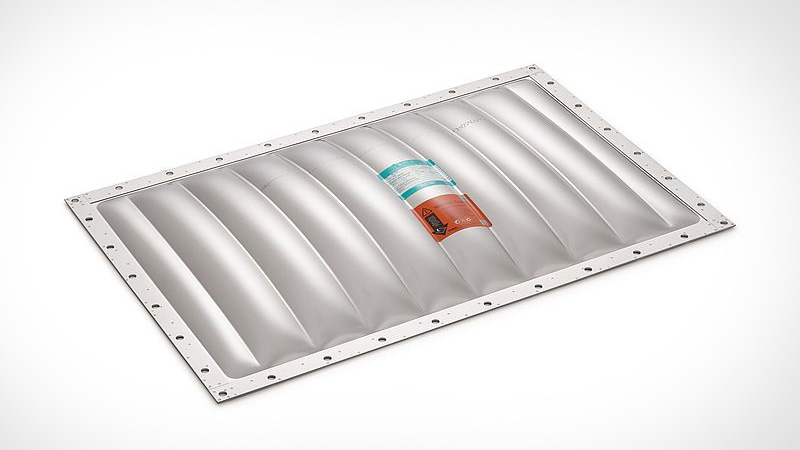

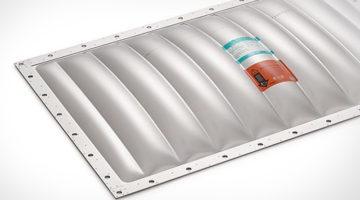

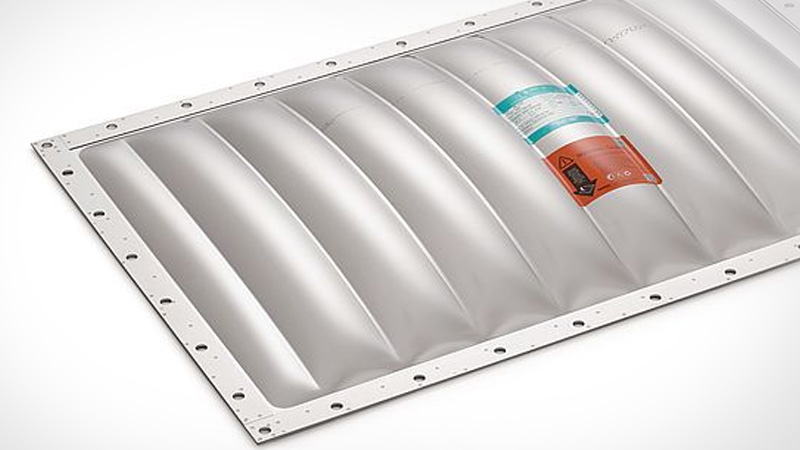

Filtros, especialmente aqueles que trabalham com alto vácuo e grandes área de alívio, são protegidos com o painel de alívio MDX. Com uma pressão de ruptura padrão de 0,05 bar a 22°C, o MDX também pode ser utilizado em outros componentes do sistema com pressão média a alta, bem como para vácuo e pressões alternadas.
- Redução de depósitos: O design garante uma resistência a alta pressão sem a necessidade de suporte extra para vácuo.
- Redução do peso: Devido às ondulações de reforço tridimensionais.
- Baixos custos iniciais de compra: Painel de alívio de camada simples.

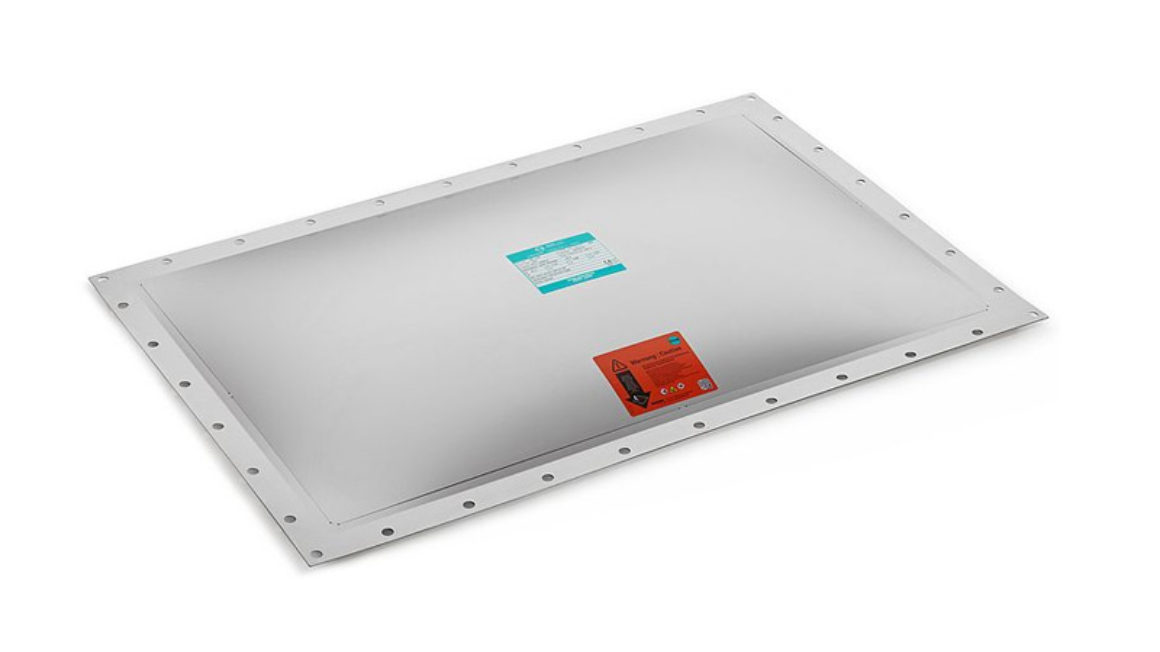

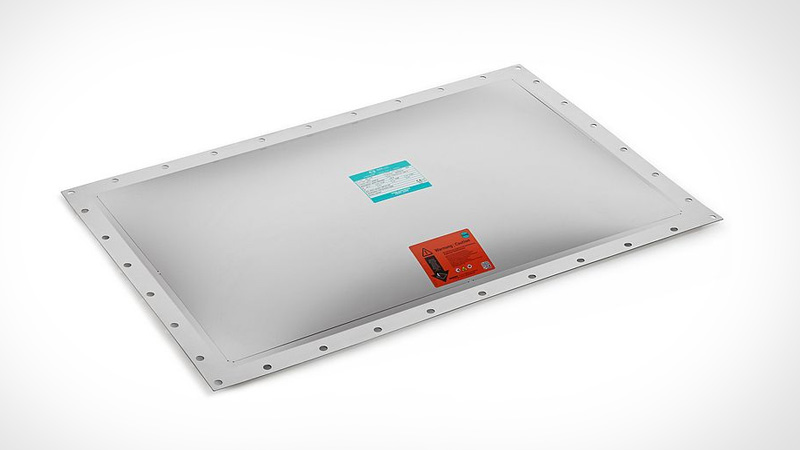

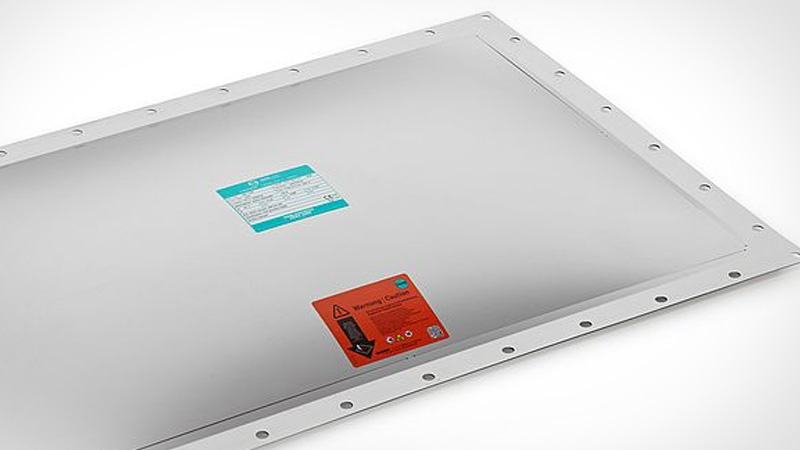

O painel de alívio de explosão ODV REMBE® é utilizado para condições de operação de vácuo e sobrepressão cíclica. Projetado para pressões de trabalho até 80 % da pressão mínima de ruptura. O ODV é ideal para aplicações como filtros com limpeza pneumática frequente, para alto vácuo ou sistemas de sucção. Ele é resistente ao vácuo, a pressão de ruptura padrão é de 0,1 bar a 22 °C.
- Possível a combinação de baixa pressão de ruptura com resistência ao vácuo total.
- A elevada resistência à pressão de operação do painel de alívio de explosão oferece alta produtividade para os processos.
- A construção em camada tripla e abaulada assegura uma alta resistência à pressões alternadas e longa vida útil.

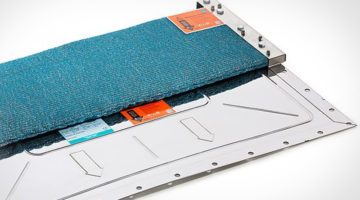

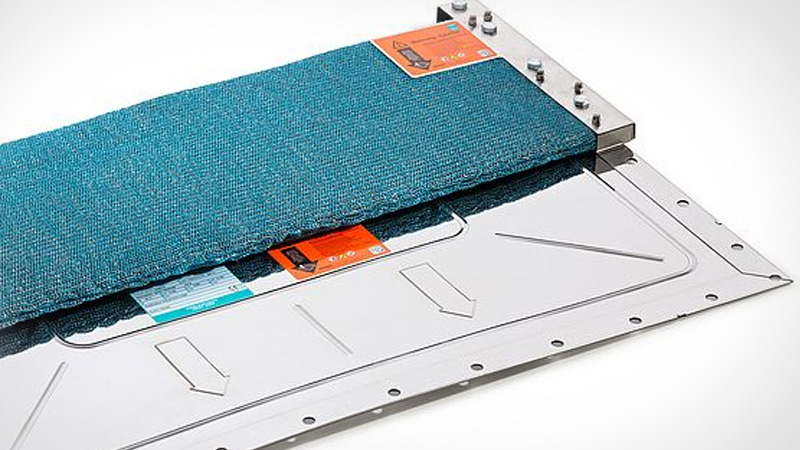

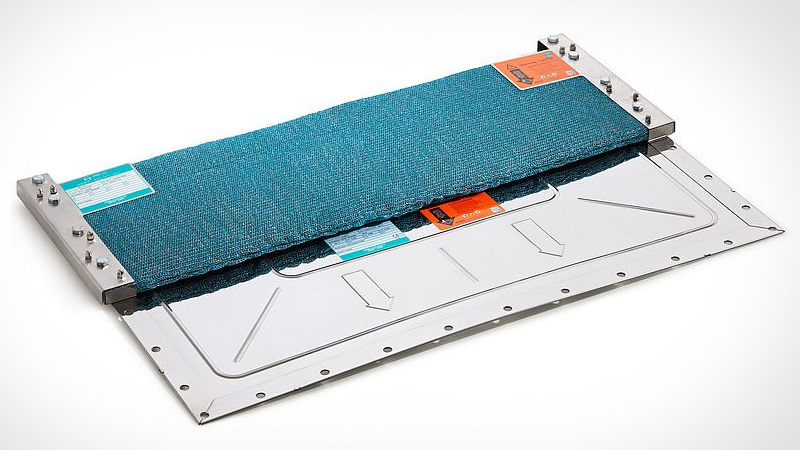

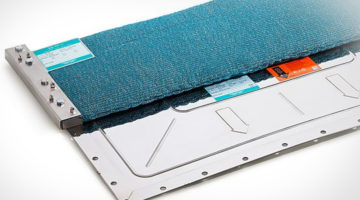

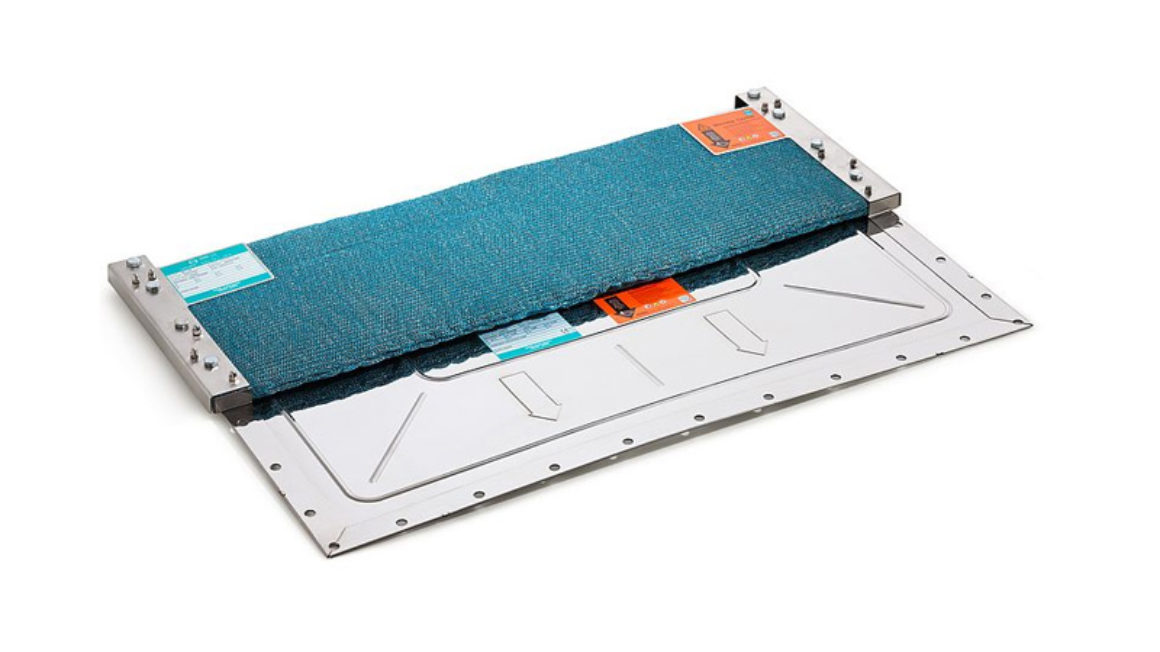

No evento de uma explosão em áreas externas, os painéis de alívio de explosão se abrem e desviam a chama e a pressão da explosão para o exterior do equipamento. Para isso, são necessárias áreas de segurança de dimensões suficientemente amplas, onde é probida a construção de edificações, circulação de veículos ou de pessoas. Mesmo estas áreas sendo mantidas livres e não sendo utilizadas para fins produtivos, custos operacionais ainda são gerados. O TARGO-VENT limita o ângulo de abertura do alívio da explosão para proteger pessoas, veículos ou edifícios construídos posteriormente. Com a redução das áreas de perigo, o TARGO-VENT ajuda a reduzir as zonas de segurança a um mínimo e aumenta o espaço útil de operação enquanto proporciona a segurança contra explosões.
- Menor zona de segurança requerida em frente a abertura de alívio – uso mais produtivo das áreas de operação.
- Menor área requerida para o alívio da explosão em comparação com defletores alternativos.
- Proteção econômica da infraestrutura.
- Vias seguras de circulação de pessoas e veículos com redução simultânea das zonas de segurança.
- Maior segurança para equipamentos existentes através da instalação do TARGO-VENT.
- Não requer manutenção e tem longa vida útil devido a utilização de aço inox.
Com o aumento da pressão, o painel de alívio de explosão abre-se nos pontos de ruptura definidos e alivia, a pressão do recipiente para o ambiente.
