BT-ODV (Rembe)

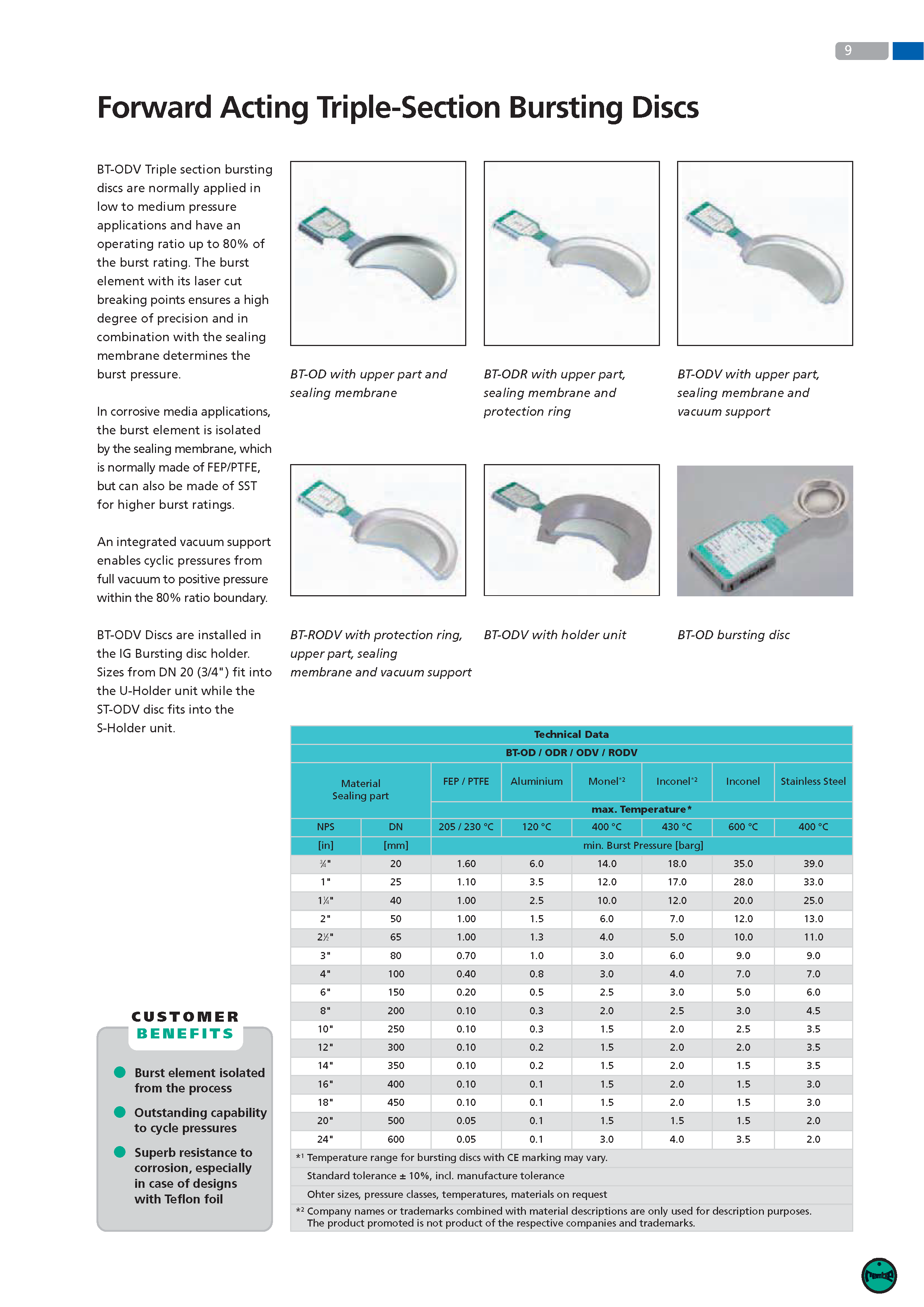

Os discos de ruptura com seção tripla BT-ODV são normalmente empregados em aplicações com pressões na faixa entre baixa até média pressão e apresentam coeficiente operacional de até 80% da faixa de pressão de ruptura. O elemento de ruptura, com seus pontos de rompimento cortados a laser, assegura alto grau de precisão, combinados à membrana de vedação, determinam a pressão de ruptura.



Disco de Ruptura de Ação Induzida com Seção Tripla para pressões de ruptura na faixa entre baixas até médias pressões

Em condições corrosivas, o elemento de ruptura é isolado pela membrana de vedação, normalmente produzida em Teflon, mas também pode ser fabricada em aço inoxidável para faixas de pressão de ruptura elevadas. O suporte integrado para vácuo possibilita pressões cíclicas desde o vácuo total até pressões positivas dentro da faixa de coeficiente de 80% da faixa limite. Os discos BT-ODV são instalados no alojamento para disco de ruptura IG. Tamanhos a partir de DN 20 (3/4”) cabem no alojamento U, enquanto que o disco ST-ODV cabe no alojamento S.



Rembe Original

Cópias e imitações representam um risco para a segurança!



PRESSÃO DE RUPTURA MÍNIMA: 0,015 barg

TAMANHOS:  20 – 1400mm

PRESSÃO OPERACIONAL MÁXIMA PERMITIDA: 80%

MONTAGEM: No alojamento, com base de abraçadeira a 30° ou indiretamente entre as flanges (projeto F)

BT-OD: Com parte superior e membrana de vedação

BT-ODR: Com parte superior, membrana de vedação e anel de proteção

BT-ODV: Com parte superior, membrana de vedação e suporte para vácuo

BT-RODV: Com anel de proteção, parte superior, membrana de vedação e suporte para vácuo



Seção tripla
Ação Induzida
Resistência total a vácuo
Área de ventilação com aproveitamento total
Livre de Fragmentação
Instalação a montante das válvulas de segurança PRV
Longa vida útil
Adequado para pressões pulsantes
MEIO: Líquidos, gases

APLICAÇÕES: Para pressões de ruptura na faixa entre baixas até médias pressões em qualquer aplicação industrial

Aço inoxidável
Níquel
Alumínio
Monel
Inconel
Hastelloy
Tântalo
Titânio
Teflon
Elemento de ruptura isolado do processo
Excepcional capacidade para pressões cíclicas
Ultra resistente à corrosão, especialmente no caso dos modelos com camada de Teflon



Produtos Relacionados



Qualidade e Certificações

Além de qualidade e confiabilidade, a REMBE oferece tecnologias que preservam o meio ambiente e processos de fabricação que atendem diretrizes internacionais. Os discos de ruptura REMBE são testados e certificados conforme o PED. Cada lote individual é fabricado e testado em cumprimento às exigências das normas PED 97/23 EG. Certificados de testes individuais são fornecidos em cumprimento à norma DIN EN 10204-3.1. A especificação do modelo, dimensionamento e seleção dos discos de ruptura são realizadas de acordo com requisitos das normas PED, DIN EN ISO 4126-2 e 4126-6, AD 2000 Merkblatt-A1, ASME Seção VIII, Div. 1 e Norma API 520, Parte 1 (conforme aplicáveis). Além disto, a engenharia da REMBE se dispõe a auxiliar seus clientes no dimensionamento dos discos de ruptura e na seleção de produtos. Fabricação em cumprimento aos códigos: ISO 9001-2008, ASME Seção VIII, Div. 1, KTA 1041, GOST PPC00-14869 (Rússia), Promatomnadzor 05-119-2006 (Bielorrússia), China Man. License (CML), KOSHA (Coreia do Sul), NFPA, ATEX BVS03 / ZQS / E210, PED, CSA40.
