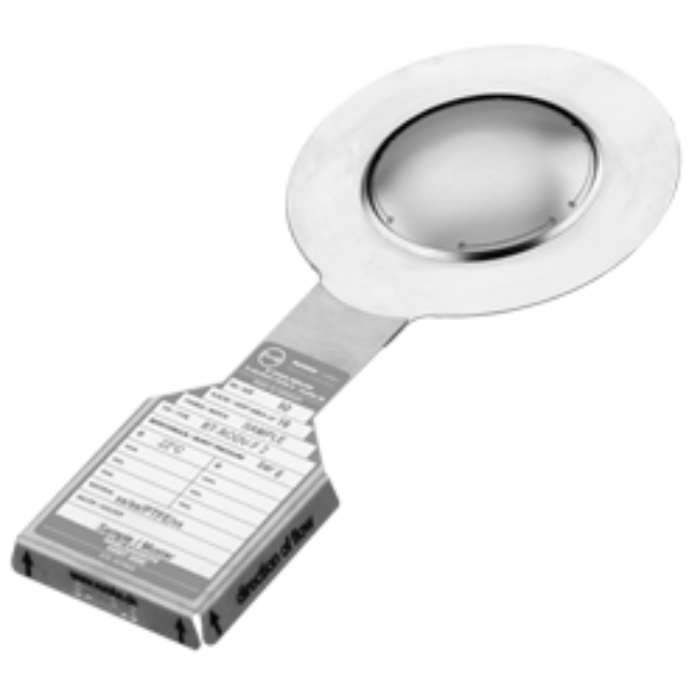

BT-(R)ODV-F (Rembe)

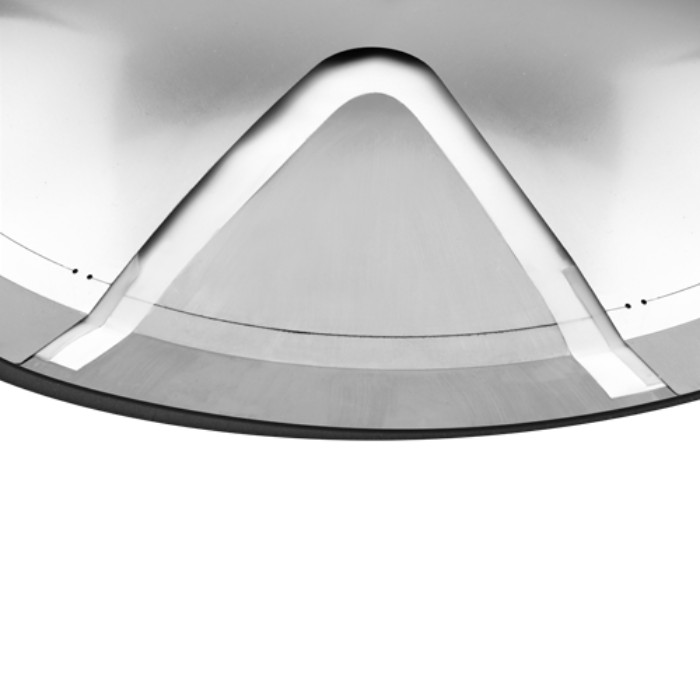

Os discos de ruptura com seção tripla BT-ODV são normalmente utilizados nas aplicações na faixa de baixa à média pressão e apresentam coeficiente operacional de até 80% da faixa de pressão de ruptura. O elemento de ruptura, com seus pontos de rompimento cortados a laser, assegura alto grau de precisão e, juntamente com a membrana de vedação, determinam a pressão de ruptura.



Disco de Ruptura de Seção Tripla e Ação Induzida para pressões entre baixas e médias

Nas aplicações em condições corrosivas, o elemento de ruptura é isolado pela membrana de vedação, normalmente produzida em Teflon, com a alternativa em aço inoxidável para as faixas de pressão de ruptura elevadas. O suporte integrado para vácuo possibilita operação em pressões cíclicas, desde o vácuo total até pressões positivas, dentro do limite de 80% da faixa limite. Os discos BT-ODV são instalados no alojamento para disco de ruptura IG. Os tamanhos a partir de DN 20 (3/4”) são usados na unidade de alojamento U, e o disco ST-ODV cabe na unidade de alojamento S.



Rembe Original

Cópias e imitações representam um risco para a segurança!



PRESSÃO DE RUPTURA MÍNIMA: 0,015 barg

TAMANHOS:  20 – 14000mm

PRESSÃO OPERACIONAL MÁXIMA PERMITIDA: 80%

MONTAGEM: No alojamento, com base de abraçadeira a 30° ou diretamente entre flanges (design F)



Seção tripla
Ação Induzida
Resistência total a vácuo
Área de com ventilação com aproveitamento total
Livre de fragmentação
Instalação a montante das válvulas de segurança
Longa vida útil
Adequado para pressões pulsantes
MEIO: Líquidos, gases

APLICAÇÕES: Para pressões de ruptura baixas e médias em qualquer aplicação industrial

Aço Inoxidável
Níquel
Alumínio
Monel
Inconel
Hastelloy
Tântalo
Titânio
Teflon
O elemento de ruptura fica isolado do processo.
Excepcional capacidade para pressões cíclicas
Ultra resistente à corrosão, especialmente no caso dos modelos com camada de Teflon.



Qualidade e Certificações

Além de qualidade e confiabilidade, a REMBE oferece tecnologias que preservam o meio ambiente e processos de fabricação que atendem diretrizes internacionais. Os discos de ruptura REMBE são testados e certificados conforme o PED. Cada lote individual é fabricado e testado em cumprimento às exigências das normas PED 97/23 EG. Certificados de testes individuais são fornecidos em cumprimento à norma DIN EN 10204-3.1. A especificação do modelo, dimensionamento e seleção dos discos de ruptura são realizadas de acordo com requisitos das normas PED, DIN EN ISO 4126-2 e 4126-6, AD 2000 Merkblatt-A1, ASME Seção VIII, Div. 1 e Norma API 520, Parte 1 (conforme aplicáveis). Além disto, a engenharia da REMBE se dispõe a auxiliar seus clientes no dimensionamento dos discos de ruptura e na seleção de produtos. Fabricação em cumprimento aos códigos: ISO 9001-2008, ASME Seção VIII, Div. 1, KTA 1041, GOST PPC00-14869 (Rússia), Promatomnadzor 05-119-2006 (Bielorrússia), China Man. License (CML), KOSHA (Coreia do Sul), NFPA, ATEX BVS03 / ZQS / E210, PED, CSA40.
