BT-(R)ODV-FL (Rembe)

Os discos de ruptura com seção tripla são empregados principalmente em aplicações industriais com pressões de ruptura entre baixas e médias. O elemento de ruptura cortado a laser, com seus pontos de rompimento, oferece pressões de ruptura precisas, e o projeto em múltiplas camadas garante o coeficiente operacional de até 80%. Além disto, a membrana de vedação integrada protege o elemento de ruptura da corrosão. Mesmo com pressões de ruptura inferiores a 0,1 barg, os discos de ruptura BT-ODV, até o tamanho DN 1000 (40”), podem ser produzidos com resistência total a vácuo.

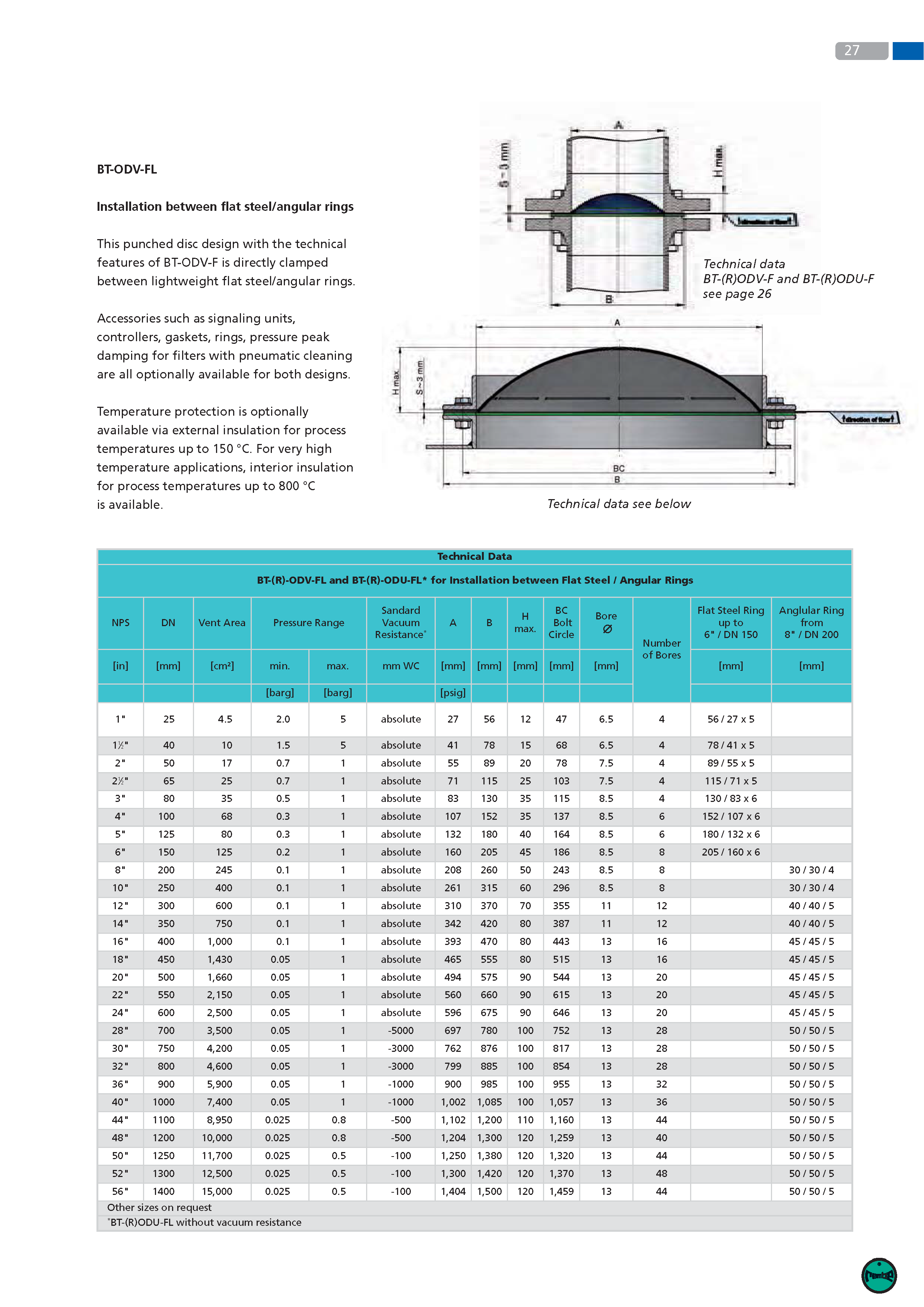

Disco de Ruptura Reverso de Ação Induzida – instalação entre anéis angulares

O design perfurado deste disco com as mesmas características do BT-ODV-F é diretamente acoplado entre anéis angulares leves, planos em aço. Opcionalmente nos dois modelos, são oferecidos acessórios como unidades de sinalização, controladores, juntas de vedação, anéis e amortecimento de picos de pressão (para filtros com limpeza pneumática, por exemplo). O isolamento evita desvios para ponto de orvalho ou para temperaturas de processo de até 800°C.



Rembe Original

Cópias e imitações representam um risco para a segurança!



PRESSÃO DE RUPTURA MÍNIMA: 0,015 barg

TAMANHOS:  20 – 14000mm

PRESSÃO OPERACIONAL MÁXIMA PERMITIDA: 80%

MONTAGEM: No alojamento, com base de abraçadeira a 30° ou diretamente entre flanges (design F)



Características
Seção tripla
Ação Induzida
Resistência total a vácuo
Área de ventilação com aproveitamento total
Livre de fragmentação
Instalação a montante das válvulas de segurança
Longa vida útil
Adequado para pressões pulsantes
MEIO: Líquidos, gases

APLICAÇÕES: Para pressões de ruptura entre baixas e médias em qualquer aplicação industrial

Aço Inoxidável
Níquel
Alumínio
Monel
Inconel
Hastelloy
Tântalo
Titânio
Teflon
O elemento de ruptura fica isolado do processo.
Excepcional capacidade para pressões cíclicas.
Ultra resistente à corrosão, especialmente no caso dos modelos com camada de Teflon.



Qualidade e Certificações

Além de qualidade e confiabilidade, a REMBE oferece tecnologias que preservam o meio ambiente e processos de fabricação que atendem diretrizes internacionais. Os discos de ruptura REMBE são testados e certificados conforme o PED. Cada lote individual é fabricado e testado em cumprimento às exigências das normas PED 97/23 EG. Certificados de testes individuais são fornecidos em cumprimento à norma DIN EN 10204-3.1. A especificação do modelo, dimensionamento e seleção dos discos de ruptura são realizadas de acordo com requisitos das normas PED, DIN EN ISO 4126-2 e 4126-6, AD 2000 Merkblatt-A1, ASME Seção VIII, Div. 1 e Norma API 520, Parte 1 (conforme aplicáveis). Além disto, a engenharia da REMBE se dispõe a auxiliar seus clientes no dimensionamento dos discos de ruptura e na seleção de produtos. Fabricação em cumprimento aos códigos: ISO 9001-2008, ASME Seção VIII, Div. 1, KTA 1041, GOST PPC00-14869 (Rússia), Promatomnadzor 05-119-2006 (Bielorrússia), China Man. License (CML), KOSHA (Coreia do Sul), NFPA, ATEX BVS03 / ZQS / E210, PED, CSA40.
