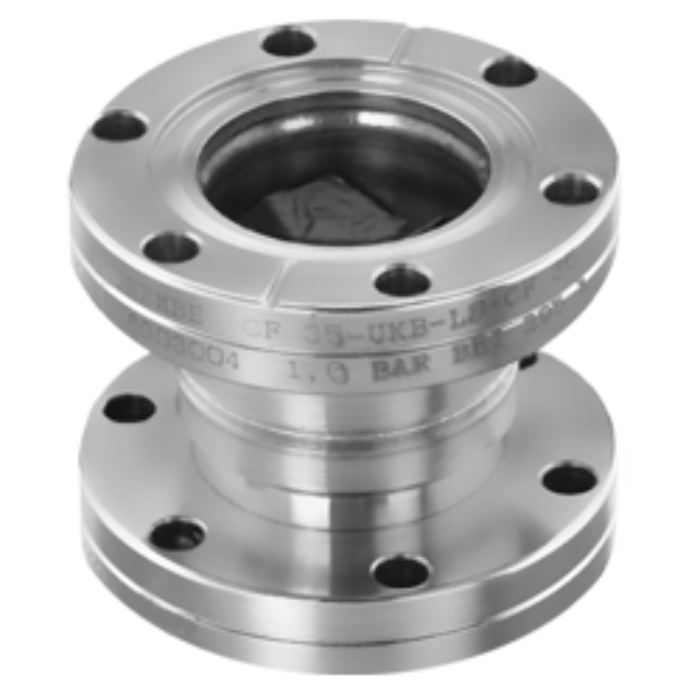

IG-UKB-LS (Rembe)

Em aplicações industriais como em indústrias químicas, tecnologias de processo & vácuo, aeroespacial, farmacêutico, criogênico e de pesquisas nucleares, muitas aplicações críticas requerem conjuntos de discos de ruptura especiais (incluindo projetos sob medida) para propiciar uma instalação fácil e independente de torque.

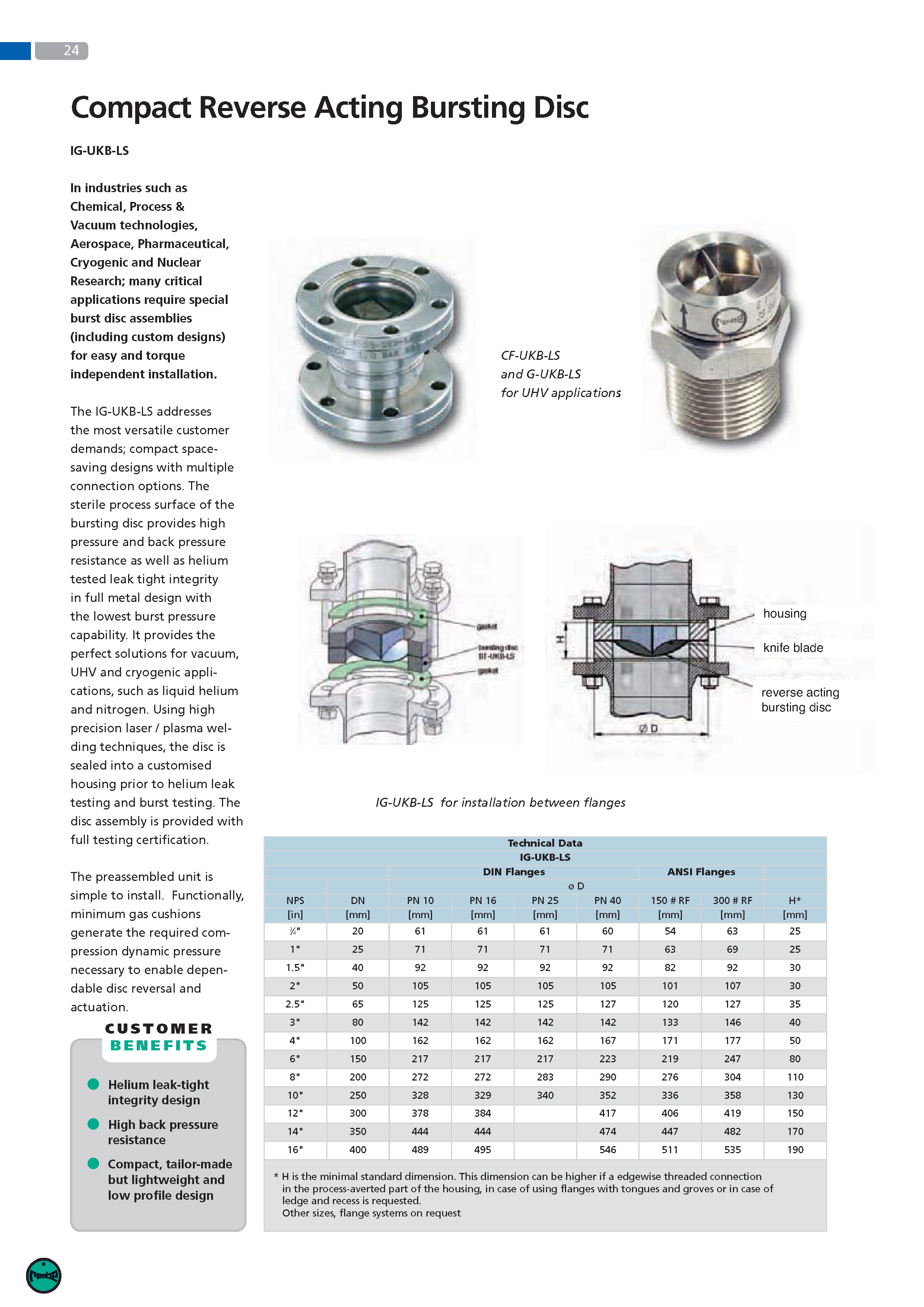

Alojamento de Disco de Ruptura para Discos de Ruptura Reversos

O IG-UKB-LS é direcionado às mais variadas demandas dos clientes: designs compactos que economizem espaço e que oferecem uma diversidade de opções de conexão. A superfície estéril do disco de ruptura tem resistência a elevadas pressões e contrapressões, testado à prova de vazamentos com gás Hélio e construído com uma camada metálica com capacidade de resistência a baixa pressão de ruptura.

É a solução perfeita para aplicações com vácuo, UHV e criogênicas, como, por exemplo, Hélio líquido e Nitrogênio. Utilizando técnicas de solda a laser e plasma de alta precisão, o disco é vedado em um alojamento construído sob medida antes da realização do teste de estanqueidade com Hélio e do teste de rompimento. Os certificados completos dos testes acompanham o conjunto. A unidade pré-montada é de fácil instalação. Funcionalmente, mínimas quantidades de gás são suficientes para gerar a pressão dinâmica de compressão necessária para possibilitar a abertura do disco de ruptura reverso.



Rembe Original

Cópias e imitações representam um risco para a segurança!



PRESSÃO DE RUPTURA MÍNIMA: 0,05 barg

TAMANHOS: 3 – 1000 mm

PRESSÃO OPERACIONAL MÁXIMA PERMITIDA ATÉ: 90%

MONTAGEM: unidade fixada com microssoldas; alojamento com corte transversal



Membrana única
Ação reversa
Resistência total a vácuo
Área de ventilação com aproveitamento total
Livre de fragmentação
Instalação a Montante da Válvula de Segurança
A Face voltada para o processo não é afetada
Vedação hermética
Longa vida útil
Adequado para pressões pulsantes
Projetado para aplicações Sanitárias e Estéreis
MEIO: Gases

APLICAÇÕES: Aplicações críticas nas indústrias químicas, de tecnologias de processo e vácuo, aeroespaciais, criogênicas, e de tecnologias e pesquisas nucleares

Aço Inoxidável
Níquel
Alumínio
Monel
Inconel
Hastelloy
Tântalo
Titânio
Projeto hermético testado com gás Hélio
Alta resistência à contrapressão
Compacto e sob medida, com design leve e discreto



Qualidade e Certificações

Além de qualidade e confiabilidade, a REMBE oferece tecnologias que preservam o meio ambiente e processos de fabricação que atendem diretrizes internacionais. Os discos de ruptura REMBE são testados e certificados conforme o PED. Cada lote individual é fabricado e testado em cumprimento às exigências das normas PED 97/23 EG. Certificados de testes individuais são fornecidos em cumprimento à norma DIN EN 10204-3.1. A especificação do modelo, dimensionamento e seleção dos discos de ruptura são realizadas de acordo com requisitos das normas PED, DIN EN ISO 4126-2 e 4126-6, AD 2000 Merkblatt-A1, ASME Seção VIII, Div. 1 e Norma API 520, Parte 1 (conforme aplicáveis). Além disto, a engenharia da REMBE se dispõe a auxiliar seus clientes no dimensionamento dos discos de ruptura e na seleção de produtos. Fabricação em cumprimento aos códigos: ISO 9001-2008, ASME Seção VIII, Div. 1, KTA 1041, GOST PPC00-14869 (Rússia), Promatomnadzor 05-119-2006 (Bielorrússia), China Man. License (CML), KOSHA (Coreia do Sul), NFPA, ATEX BVS03 / ZQS / E210, PED, CSA40.
