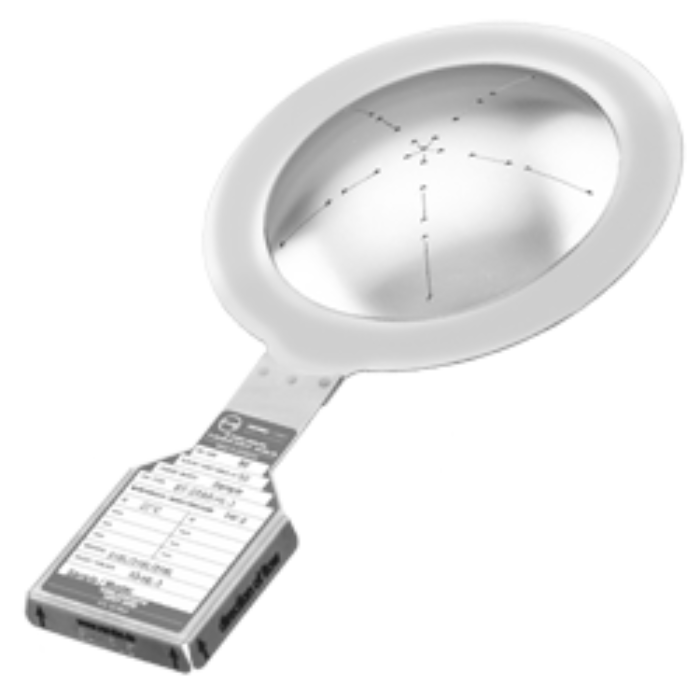

BT-STAR (Rembe)

Estes discos de ruptura de ação induzida são adequados para uma grande variedade de pressões, desde as mais baixas até as mais elevadas. O design com seção tripla minimiza o risco de fragmentação em qualquer pressão devido a sua geometria de abertura em formato de estrela.

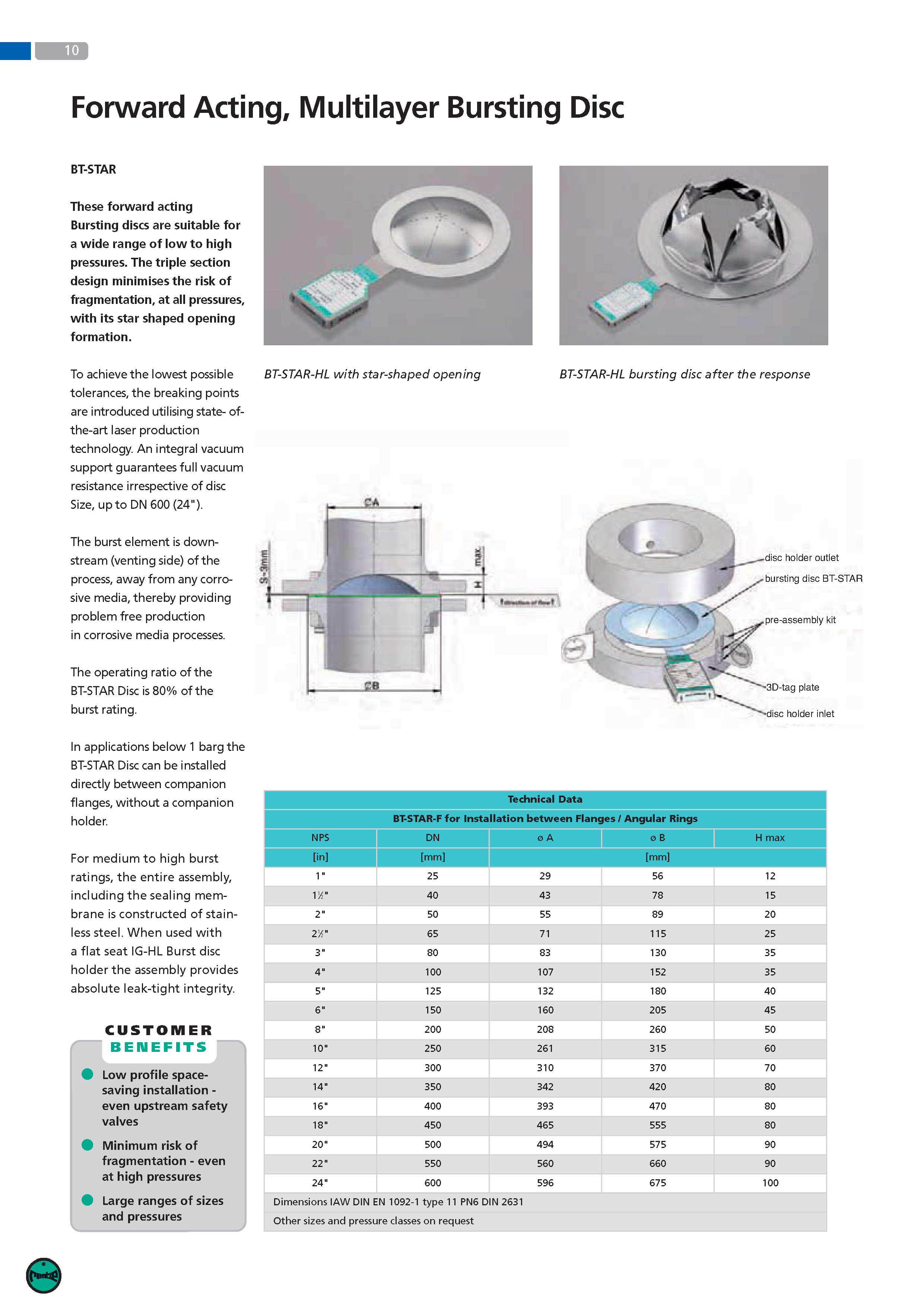

Disco de Ruptura de Ação Induzida Multicamadas para pressões de ruptura elevadas

Para atingir as menores tolerâncias possíveis, os pontos de rompimento são criados com as mais avançadas tecnologias de produção a laser. O suporte integrado para vácuo garante resistência total a vácuo para todos os tamanhos de disco, até DN 60 (24”). O elemento de ruptura fica a jusante (lado da abertura do disco) do processo, afastando-o dos meios corrosivos, propiciando condições de produção sem problemas em processos com fluidos corrosivos. A faixa de Operação do Disco BT-STAR é de 80% da faixa de pressão de ruptura. Nas aplicações com pressões abaixo de 1 barg, o Disco BT-STAR pode ser instalado diretamente entre flanges, sem alojamento. Para faixas de pressão entre médias a elevadas, todo o conjunto, incluindo a membrana de vedação, é construído em aço inoxidável. Quando empregado com o alojamento para disco de ruptura de base plana modelo IG-HL, o conjunto oferece estanqueidade absoluta.



Rembe Original

Cópias e imitações representam um risco para a segurança!



PRESSÃO DE RUPTURA MÍNIMA: 0,1 barg

TAMANHOS:  20 – 1400mm

PRESSÃO OPERACIONAL MÁXIMA PERMITIDA: 80%

MONTAGEM: No alojamento, com base de abraçadeira a 30° ou diretamente entre as flanges



Seção tripla
Ação Induzida
Resistência total a vácuo
Área de ventilação com aproveitamento total
Livre de fragmentação
Instalação a montante das válvulas de segurança
Longa vida útil
Adequado para pressões pulsantes
MEIO: Líquidos, gases

APLICAÇÕES: Para pressões de ruptura elevadas em qualquer aplicação industrial

Aço inoxidável
Níquel
Alumínio
Monel
Inconel
Hastelloy
Tântalo
Titânio
Teflon
Instalação discreta com economia de espaço – mesmo a montante das válvulas de segurança.
Risco mínimo de fragmentação – mesmo em pressões elevadas.
Grande variedade de tamanhos e pressões.



Produtos Relacionados



Qualidade e Certificações

Além de qualidade e confiabilidade, a REMBE oferece tecnologias que preservam o meio ambiente e processos de fabricação que atendem diretrizes internacionais. Os discos de ruptura REMBE são testados e certificados conforme o PED. Cada lote individual é fabricado e testado em cumprimento às exigências das normas PED 97/23 EG. Certificados de testes individuais são fornecidos em cumprimento à norma DIN EN 10204-3.1. A especificação do modelo, dimensionamento e seleção dos discos de ruptura são realizadas de acordo com requisitos das normas PED, DIN EN ISO 4126-2 e 4126-6, AD 2000 Merkblatt-A1, ASME Seção VIII, Div. 1 e Norma API 520, Parte 1 (conforme aplicáveis). Além disto, a engenharia da REMBE se dispõe a auxiliar seus clientes no dimensionamento dos discos de ruptura e na seleção de produtos. Fabricação em cumprimento aos códigos: ISO 9001-2008, ASME Seção VIII, Div. 1, KTA 1041, GOST PPC00-14869 (Rússia), Promatomnadzor 05-119-2006 (Bielorrússia), China Man. License (CML), KOSHA (Coreia do Sul), NFPA, ATEX BVS03 / ZQS / E210, PED, CSA40.
