Anéis de Medição ZK 550 (Rembe)

A proposta dos mancais móveis para medição de força é registrar cargas e forças em discos e eixos. As medições são feitas em modo analógico e em seguida digitalizadas, processadas e exibidas em um visor de cristal líquido.  A transmissão de forças e cargas é ativada por um ponto de transmissão no interior do pino de medição.  O elemento de resistência à tração é medido e recalculado com o ângulo de inclinação relativo à resistência a tração.

Projeto

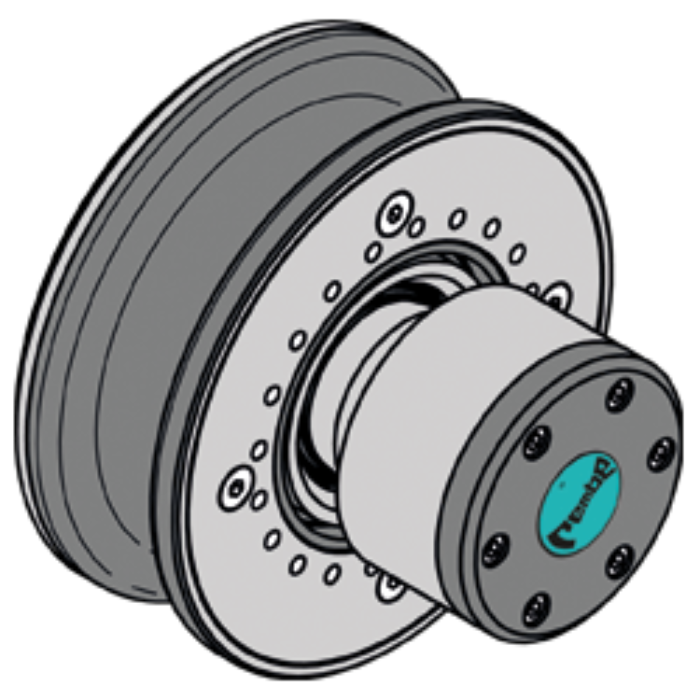

O design do mancal de força de medição foi feito para instalação na base ou flange e consiste em um mancal ou polia para instalação do dispositivo de medição.

Leituras

As medições são processadas digitalmente e em seguida são exibidas em um visor de cristal líquido com um simples pressionar de um botão. O visor de avaliação permite a programação do mancal e a exibição das medições, que podem ser transferidas para o EDP via um link de USB. Pode-se operar qualquer quantidade de mancais.

Rembe Original

Cópias e imitações representam um risco para a segurança!

FORÇA NOMINAL FN: 0 a 5,5 km

FORÇA LIMITE: 150%Fn

FORÇA DE RUPTURA: 300%Fn

TEMP. REFERENCIAL: 23ºC

TEMP. OPERACIONAL: -25 a 80°C

TEMP. ARMAZENAMENTO: – 50 a + 80ºC

TENSÃO DE FORNECIMENTO DE ENERGIA ELÉTRICA: 4,5 V

RESISTÊNCIA DE ENTRADA: 1000 Ohm

NÍVEL DE PRECISÃO: 0,5% o.i.

TIPO DE PROTEÇÃO: IP 67
