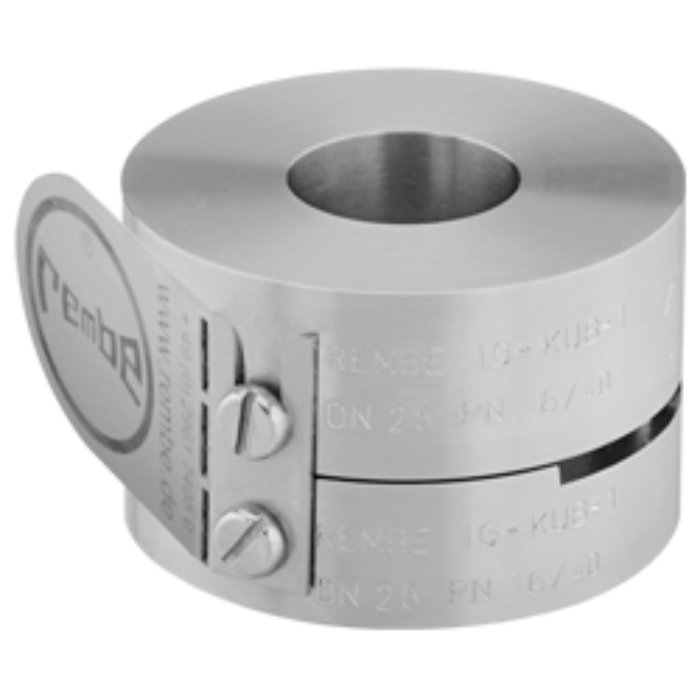

Alojamento IG-KUB (Rembe)

Os discos de ruptura reversos BT-KUB e BT-IKB são instalados com o alojamento para discos de ruptura IG-KUB.



Alojamento de Discos para Discos de Ruptura Reversos

Consiste de duas partes, a Entrada (a montante) e a Saída (a jusante), ambas unidas por uma abraçadeira de retenção pré-montada que é facilmente desmontada quando o disco de ruptura requer reposição ou inspeção. Se o disco não estiver danificado, poderá ser novamente montado no alojamento. Caso haja dano ou se o disco estiver rompido (aberto devido à sobre pressão), um novo disco pode ser instalado.  De qualquer modo, a unidade de disco de ruptura reacoplada mantém a vedação hermética graças à configuração da vedação metal-metal de alta precisão, dispensando juntas de vedação adicionais.



Integridade Garantida contra Vazamentos

O alojamento IG-KUB é um componente de design de precisão com margens estreitas de tolerância para garantir integridade contra vazamentos. Ao inspecionar ou trocar discos de ruptura, as faces da vedação metal-metal devem ser totalmente limpas e livres de danos mecânicos ou corrosão. Caso tenha sofrido qualquer dano mecânico, o alojamento para disco de ruptura deverá ser substituído. Se a corrosão for evidente, devem ser investigadas as especificações de materiais e as condições de operação antes de fazer nova montagem.



Projetado para diferentes faixas de pressão, com modelos de flanges correspondentes.
Conexões opcionais para monitoramento da pressão do conjunto do disco.
Alojamento reutilizável (alojamentos para discos de ruptura aquecidos/resfriados).
Aproveitamento ideal do processo.
Aquecimento adequado aos equipamentos existentes.
Otimização da disponibilidade da planta para produção.



Qualidade e Certificações

Além de qualidade e confiabilidade, a REMBE oferece tecnologias que preservam o meio ambiente e processos de fabricação que atendem diretrizes internacionais. Os discos de ruptura REMBE são testados e certificados conforme o PED. Cada lote individual é fabricado e testado em cumprimento às exigências das normas PED 97/23 EG. Certificados de testes individuais são fornecidos em cumprimento à norma DIN EN 10204-3.1. A especificação do modelo, dimensionamento e seleção dos discos de ruptura são realizadas de acordo com requisitos das normas PED, DIN EN ISO 4126-2 e 4126-6, AD 2000 Merkblatt-A1, ASME Seção VIII, Div. 1 e Norma API 520, Parte 1 (conforme aplicáveis). Além disto, a engenharia da REMBE se dispõe a auxiliar seus clientes no dimensionamento dos discos de ruptura e na seleção de produtos. Fabricação em cumprimento aos códigos: ISO 9001-2008, ASME Seção VIII, Div. 1, KTA 1041, GOST PPC00-14869 (Rússia), Promatomnadzor 05-119-2006 (Bielorrússia), China Man. License (CML), KOSHA (Coreia do Sul), NFPA, ATEX BVS03 / ZQS / E210, PED, CSA40.
