BT-KUB

Este exclusivo disco de ruptura reverso utiliza corte a laser e recursos de projeto com sistema de pino de flambagem. É o disco de ruptura mais robusto e versátil disponível atualmente no mercado. O corte a laser cria um perfil de pino de flambagem ajustado para as condições de trabalho, seguindo a fórmula calculada por Leonard Euler, possibilitando a menor tolerância para a faixa de pressões de abertura do disco.

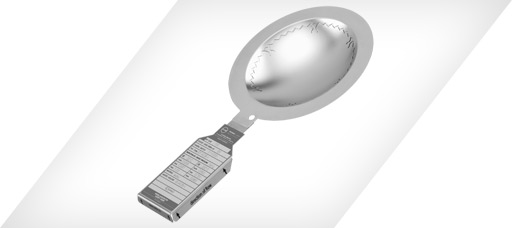

Disco de Ruptura Reverso com Pino de Flambagem para baixa pressão

Este exclusivo disco de ruptura reverso utiliza corte a laser e recursos de projeto com sistema de pino de flambagem. É o disco de ruptura mais robusto e versátil disponível atualmente no mercado. O corte a laser cria um perfil de pino de flambagem ajustado para as condições de trabalho, seguindo a fórmula calculada por Leonard Euler, possibilitando a menor tolerância para a faixa de pressões de abertura do disco.

Imune a Contrapressão

O material usado na membrana de vedação deve ser especificado de acordo com os requisitos do processo (possivelmente corrosivo), onde o disco é aplicado.

Graças à geometria reversa do disco e ao fato de que o disco reverso trabalha sob compressão, este é totalmente imune à contrapressão e ao vácuo, sendo ideal para aplicações com os processos de limpeza CIP/SIP. A jusante, o elemento de ruptura, com sua tecnologia de pino de flambagem  é inteiramente isolado do processo. Por este motivo o disco de ruptura pode ser especificado seguramente no padrão SST, independente de materiais agressivos e da existência de vapores corrosivos no processo.

Totalmente independente de torque

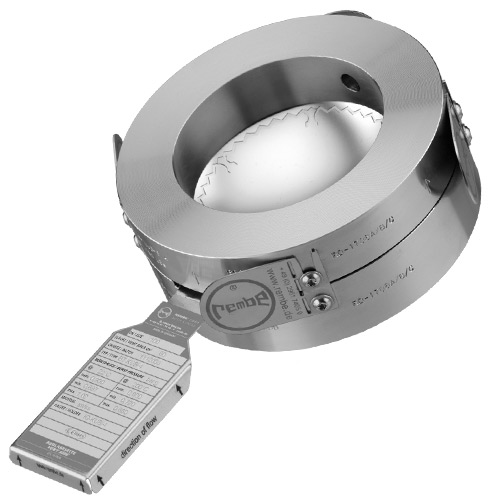

O BT-KUB é totalmente independente do torque quando montado no Alojamento para o Disco IG-KUB. Sua resposta à pressão (faixa de ruptura) não é influenciada pelo torque aplicado. Em pressões abaixo de 1,0 bar, o BT-KUB pode ser instalado diretamente entre flanges.

Rembe original

Cópias e imitações representam um risco para a segurança!

PRESSÃO DE RUPTURA MÍNIMA: 0,01 barg
TAMANHOS: 20 – 800 mm

PRESSÃO OPERACIONAL MÁXIMA PERMITIDA ATÉ: 98%
MONTAGEM: alojamento KUB, com vedação metálica total

Qualidade e Certificações

Além de qualidade e confiabilidade, a REMBE oferece tecnologias que preservam o meio ambiente e processos de fabricação que atendem diretrizes internacionais. Os discos de ruptura REMBE são testados e certificados conforme o PED. Cada lote individual é fabricado e testado em cumprimento às exigências das normas PED 97/23 EG. Certificados de testes individuais são fornecidos em cumprimento à norma DIN EN 10204-3.1. A especificação do modelo, dimensionamento e seleção dos discos de ruptura são realizadas de acordo com requisitos das normas PED, DIN EN ISO 4126-2 e 4126-6, AD 2000 Merkblatt-A1, ASME Seção VIII, Div. 1 e Norma API 520, Parte 1 (conforme aplicáveis). Além disto, a engenharia da REMBE se dispõe a auxiliar seus clientes no dimensionamento dos discos de ruptura e na seleção de produtos. Fabricação em cumprimento aos códigos: ISO 9001-2008, ASME Seção VIII, Div. 1, KTA 1041, GOST PPC00-14869 (Rússia), Promatomnadzor 05-119-2006 (Bielorrússia), China Man. License (CML), KOSHA (Coreia do Sul), NFPA, ATEX BVS03 / ZQS / E210, PED, CSA40.

Outras Informações Importantes


Membrana dupla
Ação Reversa
Total resistência a vácuo
Área de Ventilação com aproveitamento total
Livre de Fragmentação
Instalação a Montante das válvulas de segurança
A Face voltada para o processo não é afetada
Resistente à corrosão
Longa vida útil
Adequado para pressões pulsantes
Vedação hermética
Desenhado para aplicações Sanitárias e Estéreis
Montagem: em alojamento KUB, com vedação metálica total.


MEIO: Líquidos, gases

APLICAÇÕES: Aplicações simples com mínimos requisitos técnicos de processo

EQUIPAMENTOS PRESSURIZADOS, EX: Reatores, tubulações, cilindros de gás e todos os tipos de recipientes.


Aço Inoxidável
Níquel
Alumínio
Monel
Inconel
Hastelloy
Tântalo
Titânio


Fácil manuseio devido ao design singular e robusto.
Instalação totalmente independente de torque
Vida útil extraordinária
