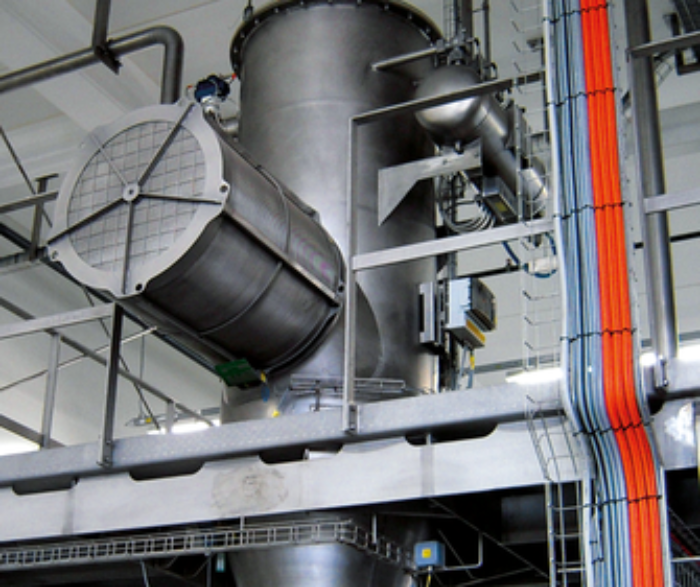

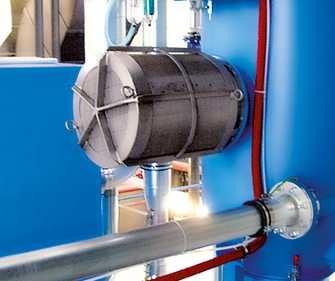

Q-Rohr-3 (Rembe)

O sistema de proteção contra explosão Q-Rohr-3 é um produto comprovado e confiável. Seu design e engenharia são frutos de intensos trabalhos de investigação e desenvolvimento, resultando no sistema de ventilação absorvedor de chamas mais inovador e eficiente do mercado mundial atual.



Painéis de ventilação de explosão com absorção de chamas e retenção de pó

Uma demanda importante de nossos clientes é um sistema de proteção em que tanto as chamas quanto distribuição de pó possam ser restritas a um ponto que permita ao sistema ser instalado em ambiente fechado de trabalho. O Q-Rohr-3 foi projetado com critérios especificados pelos clientes tais como: manutenção zero, vida útil sem limite, grande redução nas temperaturas geradas e retenção de pó eficiente. O Q-Rohr-3 comprovadamente atende a todas essas demandas.



A solução mais econômica

Na investigação termográfica de uma explosão de pó, registrou-se que o emprego do Q-Rohr-3 resultou em uma significativa redução das temperaturas geradas. O Q-Rohr-3 da REMBE, última geração em ventilação interna de explosão, produzido pelos inventores do ‘alívio com absorção de chamas ’ garante um alívio sem chamas ou propagação de pó. Além disso, o Q-Rohr-3, com aprovação ATEX e FM, não requer manutenção e custos operacionais, assegurando uma produção eficiente, otimizada e oferecendo a solução mais econômica. Após investir na compra do produto, o retorno se dará em apenas poucas semanas.



Q-Rohr-3 mantém baixas temperaturas

O sistema Q-Rohr-3 é o único dispositivo de explosão interno que atende aos códigos NFPA, sendo aprovado pelas normas EU  ATEX. Q-Rohr-3 é fabricado com um disco de ruptura REMBE que ventila a onda de choque da explosão de forma controlada dentro da unidade Q-Rohr-3. Os gases das chamas, com temperaturas acima de 500°C (2732°F) são resfriados para menos de 90°C (195°F) através da transferência de energia dentro da entrada especial com filtro de aço inox que envolve a estrutura do Q-Rohr-3.  Esta forma construtiva reduz o volume de expansão do gás ao mesmo tempo em que extingue a chama.



Reutilização imediata após explosão

A retenção de pó é garantida pelo filtro, assegurando que nenhuma partícula, queimada ou não, passe pelo interior da unidade Q-Rohr-3. Além disso, a elevação da pressão e do nível de ruído associada às explosões com ventilação livre é contida e mantida em níveis aceitáveis. Após ocorrência de explosão, o Q-Rohr-3 pode ser reutilizado imediatamente bastando uma limpeza e substituição do disco de explosão REMBE.



Rembe Original

Cópias e imitações representam um risco para a segurança!



APROVAÇÃO: IBExU11ATEX2152 X

CERTIFICAÇÕES: VDI-3673, EN 14797, DIN EN 16009 e NFPA 68.  Certificado pela FM Global.

PATENTES: DE 38 22 012, US 7,905,244



Disponível nos tamanhos 8” a 32” (DN 200 a DN 800)
Construção exclusiva modular em aço inoxidável.
Câmara de resfriamento e contenção de chama reutilizável, produzida em filtro com tela especial em aço inox.
Filtro de pó multicamadas em aço inox com propriedades de absorção de pressão.
Disco de ruptura integrado com unidade de sinalização e junta de vedação.
Discos de ruptura também disponíveis em estruturas assépticas, sanitárias e estéreis.
Visores de operação e alarme eletrônicos.
Certificado e testado em cumprimento a ATEX e FM.
Adequado para condições de vácuo pleno.
Projeto especial para temperaturas até 600°C (1112°F).
Cobertura higiênica mantém limpo o exterior da unidade.
Instalações com risco de explosão de pó*

FILTROS, SECADORAS, MOINHOS, CICLONES, ETC.: Com valores KST <= 250 bar x m/s
APLICAÇÕES COM PRESENÇA DE PÓ: Com valores KST <= 400 bar x m/s, para pós comuns, fundidos ou fibrosos e em forma de poeira
APLICAÇÕES COM PRESENÇA DE GÁS: Com valores KG <= 100 bar x m/s, para gases II A e II B
APLICAÇÕES HÍBRIDAS: Com valores K <= 400 bar x m/s, para misturas pó/gás/ar

* Aplicações contendo pó metálico e pó de ligas leves disponíveis a pedido. Aprovação ATEX pendente.

aço inox
junta de vedação: EPDM, silicone
Dispensa tubos de ventilação de alto custo.
Sua instalação permite a otimização do layout no arranjo de máquinas e processos nas instalações.
Inspeção simples e visual, ao invés de altos custos de manutenção regulares.
