BT | ST | UT (Rembe)

Estes discos de ruptura de camada única são empregados principalmente em aplicações com pressões de ruptura entre média e alta pressão.



DESIGN PADRÃO  – Disco de Ruptura de Ação Induzida

A pressão de ruptura é determinada pela espessura e resistência à tração do material especificado para a membrana do disco. A pressão operacional máxima permitida é até 70% da pressão de ruptura especificada. Todos os discos de ruptura são disponíveis com um alojamento integrado para vácuo.



Rembe Original

Cópias e imitações representam um risco para a segurança!

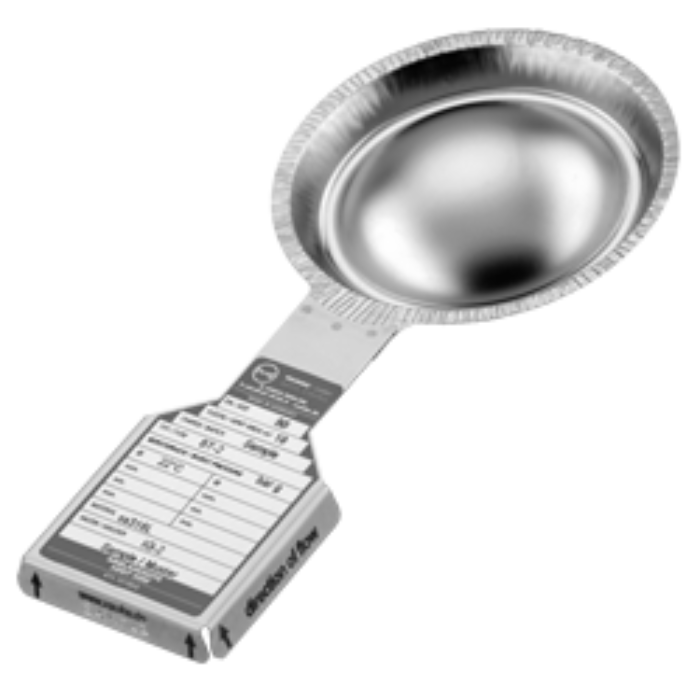

TIPO BT: Para tamanhos de DN 20 a DN 600 (3/4” a 30”), com placa de identificação integrada para alojamento para disco de ruptura padrão IG

TIPO ST: Para tamanhos de DN 6,35 a DN 25 (1/4” a 1”), com placa de identificação separada para unidade de alojamento de parafuso.

TIPO UT: Para tamanhos de DN 20 a DN 50 (3/4” a 2”) com aba de identificação e placa de identificação separada (com cabo) para unidade de alojamento do disco de ruptura com porca de travamento

PRESSÃO DE RUPTURA MÍNIMA: 0,1 barg

TAMANHOS:  3 – 1000mm

MONTAGEM: No alojamento, com base de abraçadeira a 30°

PRESSÃO OPERACIONAL MÁXIMA PERMITIDA: 70%



Membrana única
Ação induzida
A Face voltada para o processo não é afetada
MEIO: Líquidos, gases

APLICAÇÕES: Aplicações simples com requisitos técnicos de processo mínimos

Aço inoxidável
Alumínio
Níquel
Monel
Inconel
Fácil manuseio
Ampla gama de materiais
Razão custo/benefício otimizada

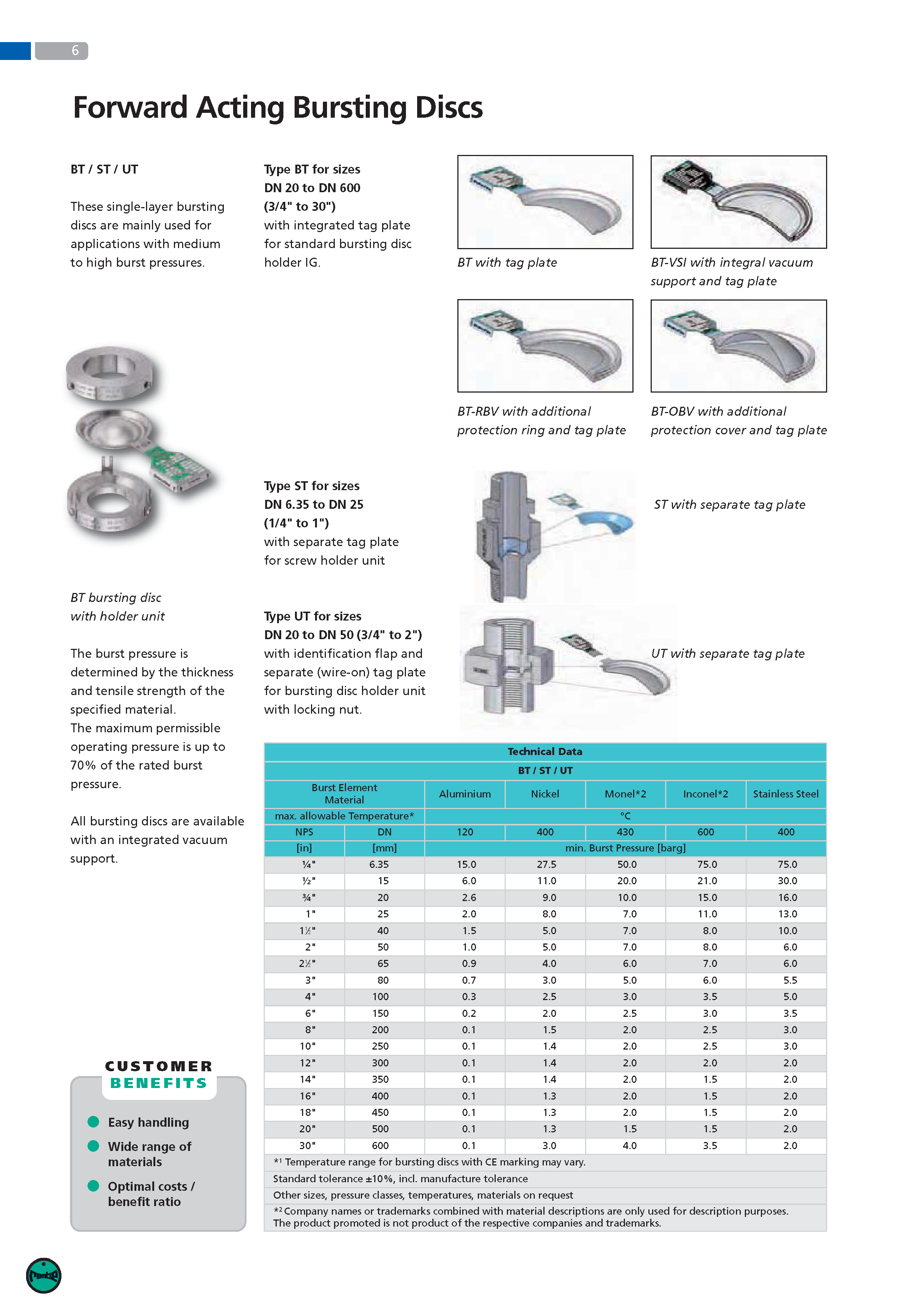

Clique aqui para baixar o folheto completo em inglês (formato png – imagem).



Produtos Relacionados



Qualidade e Certificações

Além de qualidade e confiabilidade, a REMBE oferece tecnologias que preservam o meio ambiente e processos de fabricação que atendem diretrizes internacionais. Os discos de ruptura REMBE são testados e certificados conforme o PED. Cada lote individual é fabricado e testado em cumprimento às exigências das normas PED 97/23 EG. Certificados de testes individuais são fornecidos em cumprimento à norma DIN EN 10204-3.1. A especificação do modelo, dimensionamento e seleção dos discos de ruptura são realizadas de acordo com requisitos das normas PED, DIN EN ISO 4126-2 e 4126-6, AD 2000 Merkblatt-A1, ASME Seção VIII, Div. 1 e Norma API 520, Parte 1 (conforme aplicáveis). Além disto, a engenharia da REMBE se dispõe a auxiliar seus clientes no dimensionamento dos discos de ruptura e na seleção de produtos. Fabricação em cumprimento aos códigos: ISO 9001-2008, ASME Seção VIII, Div. 1, KTA 1041, GOST PPC00-14869 (Rússia), Promatomnadzor 05-119-2006 (Bielorrússia), China Man. License (CML), KOSHA (Coreia do Sul), NFPA, ATEX BVS03 / ZQS / E210, PED, CSA40.
